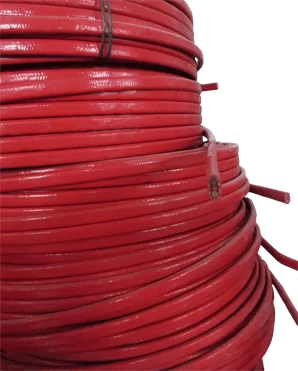

Взрывозащищенный гибкий трехфазный греющий кабель постоянной мощности ГТГ-КАБЕЛЬ3 (RETO-CORD/RD3)
Взрывозащищенный гибкий греющий кабель постоянной мощности предназначен для обогрева и поддержания технологической температуры объектов автоматизации, ёмкостей, трубопроводов и любых других объектов, которым требуется дополнительная защита от замерзания и обледенения.
Внутри греющего кабеля постоянной мощности находится нагревательный элемент параллельного типа. Нагревательный элемент состоит из обмотанной вокруг трех параллельных токопроводящих жил нагревательной спирали из сплава высокого сопротивления. Расстояние между точками контакта токопроводящих жил определяет длину зоны обогрева. Параллельная конструкция позволяет нарезать кабель на отрезки требуемой длины и производить оконцевание кабеля непосредственно на объекте. При повышении температуры выходная мощность греющего кабеля снижается. Относительно ровная температурная кривая кабеля обеспечивает сравнительно низкий пусковой ток и большую выходную мощность при повышенных температурах.
Взрывозащищенный трехфазный греющий кабель постоянной мощности выдаёт постоянную выходную мощность по всей длине греющей поверхности. Трехфазный греющий кабель применяется при низких температурах для поддержания заданной температуры. Кабель может использоваться во взрывоопасных зонах.
Для лучшей передачи тепловой энергии рекомендуется применять монтажный герметик ПГ-ТЕРМОКЛЕЙ.
1. Токоведущие медные луженые жилы
2. Изоляция
3. Нихромовая проволока
4. Внутренняя изоляция
5. Внешняя изоляция
6. Защитная оплетка из алюминиево-магниевого сплава
7. Внешняя защитная оболочка.
Область применения - взрывоопасные зоны помещений и наружных установок, в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2013 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex e IIС Т5…T3 Gb X Ex tb IIIC Т95°С…T185°С Db XКатегория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Невзрывоопасная зона наземных строений и открытых площадок
ТУ 3400-007-72453807-07 ТУ 28.21.13-041-72453807-2017
| Наименование | ГТГ-КАБЕЛЬ3-90-15 | ГТГ-КАБЕЛЬ3-120-30 | ГТГ-КАБЕЛЬ3-150-40 | ГТГ-КАБЕЛЬ3-180-60 |
| Мощность, Вт/м | 15±10% | 30±10% | 40±10% | 60±10% |
| Максимальная поддерживаемая температура, °C | +(90±5) | +(120±10) | +(150±10) | +(180±10) |
| Максимальная допустимая температура без нагрузки (1000 часов суммарно) | +205 | +205 | +205 | +205 |
| Номинальный размер кабеля, мм | 6,4х11,4 | 6,4х11,4 | 6,4х11,4 | 6,4х11,4 |
| Максимальная длина нагревательной секции при окружающей температуре -20°C, м | 1 | 1 | 1 | 1 |
| Температурный класс | Т5/Т95°C | Т4/Т125°C | Т3/Т155°C | Т3/Т155°C |
| Материал оболочки кабеля | тефлон - фторполимер | тефлон - фторполимер | тефлон - фторполимер | тефлон - фторполимер |
| Минимальная температура монтажа, °C | -60 | -60 | -60 | -60 |
| Размеры электрозащитной установки | Температура включения, °C | Максимальная длина греющего кабеля на каждую цепь (м) при 400В АС | |||
| ГТГ-КАБЕЛЬ3-90-15 | ГТГ-КАБЕЛЬ3-120-30 | ГТГ-КАБЕЛЬ3-150-40 | ГТГ-КАБЕЛЬ3-180-60 | ||
| 16A | (-20°C) | 700 | 320 | 240 | 150 |
| (+10°C) | 700 | 320 | 240 | 150 | |
| 25A | (-20°C) | 1100 | 525 | 390 | 250 |
| (+10°C) | 1100 | 525 | 390 | 250 | |
| 32A | (-20°C) | 1400 | 681 | 500 | 320 |
| (+10°C) | 1400 | 681 | 500 | 320 | |
| 40A | (-20°C) | 1780 | 858 | 630 | 410 |
| (+10°C) | 1780 | 858 | 630 | 410 | |
График зависимости линейной мощности от температуры
График зависимости линейной мощности от температуры
для греющих кабелей постоянной мощности типа ГТГ-КАБЕЛЬ3.
| ГТГ-КАБЕЛЬ3 | - | Х | - | Х | - | Х | / | Х | – ТУ 28.21.13-041-72453807-2017 |
| Тип устройства | |||||||||
| Номинальная температура t °C: 90, 120, 150, 180 | |||||||||
| Мощность, Вт: 15, 30, 40, 60 | |||||||||
| Длина в метрах | |||||||||
| Опции, аксессуары и исполнения |
ПРИМЕР: ГТГ-КАБЕЛЬ3-120-30-30-ТУ 28.21.13-041-72453807-2017
Примеры фиксации греющего кабеля на трубе
