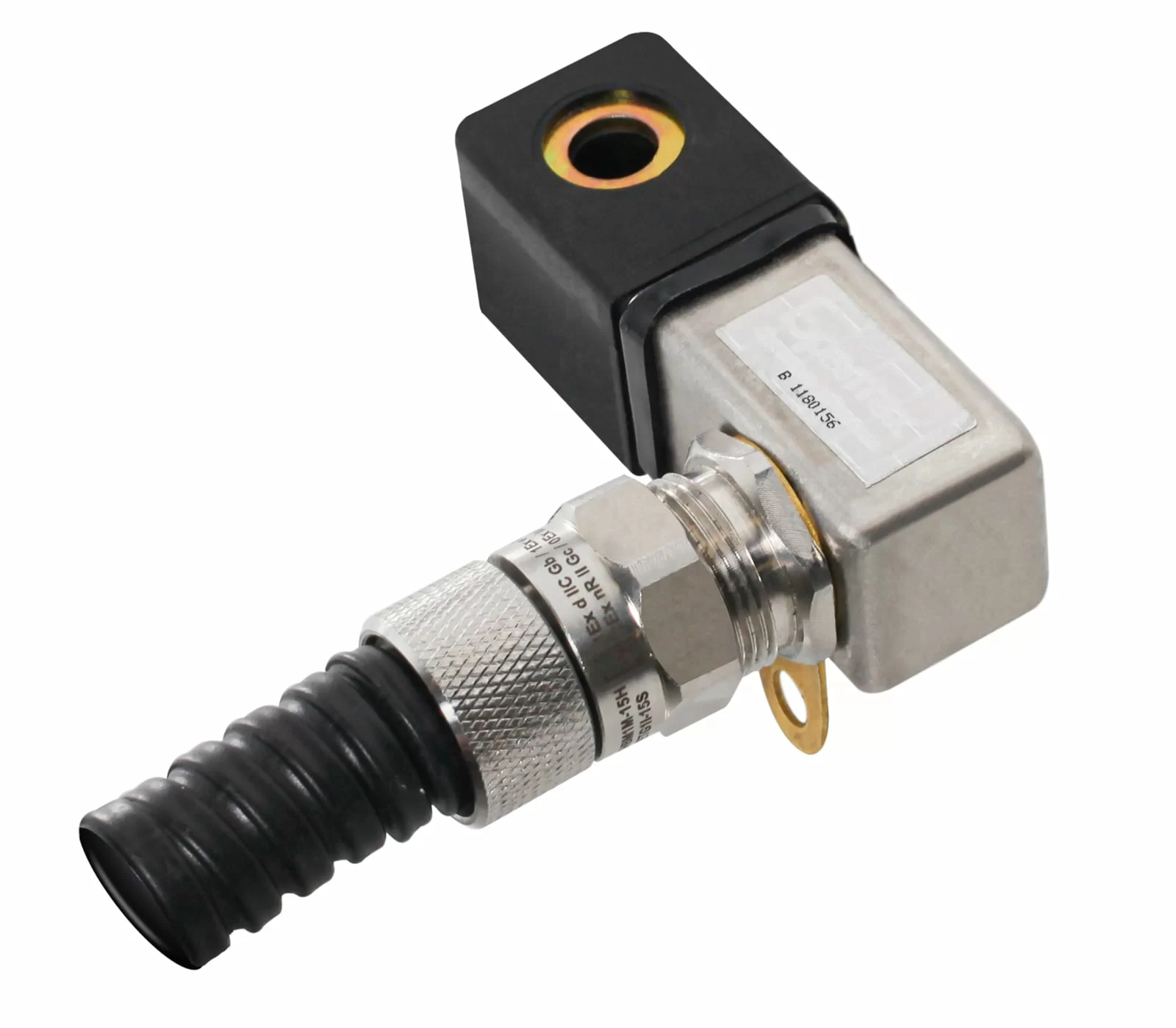

Взрывозащищённая электромагнитная катушка (соленоид) серии КСГ
Взрывозащищённая катушка серии КСГ – устройство, предназначенное для установки в электромагнитные клапаны в качестве средства для автоматизации процессов и управления движением разнообразных рабочих сред.
Исполнение - с постоянно присоединенным кабелем

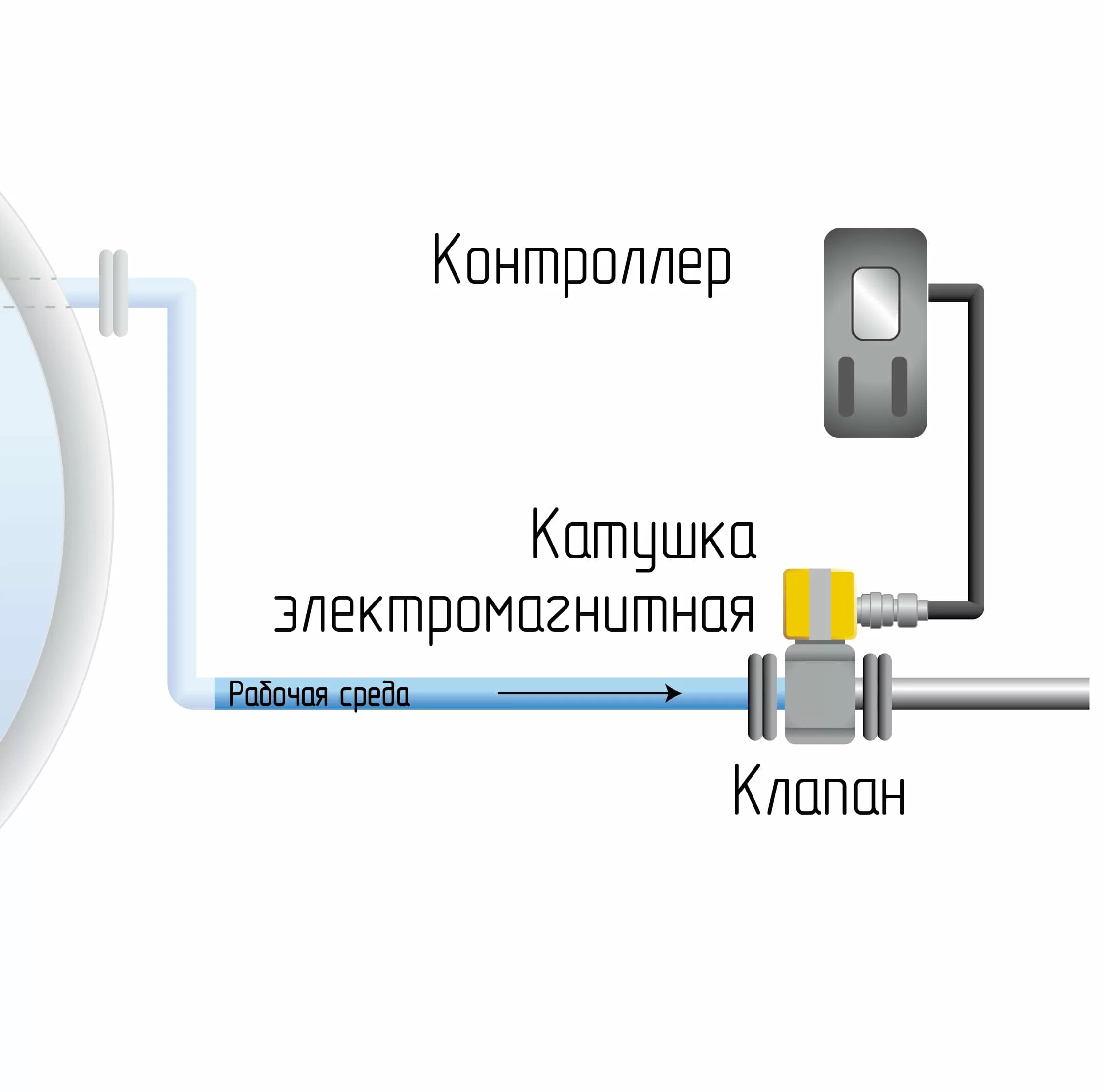

Принцип действия: при подаче питания на катушку создается электромагнитное поле, втягивается запорный элемент (шток электромагнитного клапана) и происходит открытие/закрытие клапана, в следствии чего начинается движение/остановка движения рабочих сред.
Изделие широко применяется в пневматических и гидравлических системах автоматизации производственных процессов.
Область применения: взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория II по подгруппе газов IIA, IIB, зоны 1, 2, зоны неопасные по пыли и газу.
Соответствие стандартам: %Соответствие стандартам% Сертификаты:
Маркировка взрывозащиты:
1Ex mb IIB T6…T4 Gb X
Габаритные и присоединительные размеры (для КСГ-19 - 24DC / 10,3 – 30 / T4 / КНВМ1М-15НК – 5)*
*Массогабаритные характеристики изделий индивидуальны для каждого исполнения. Информацию уточняйте при заказе.
| Наименование параметра | Значение |
| Номинальное напряжение питания (постоянный ток), В | 24 |
| Потребляемая мощность, Вт | 19 |
| Габаритные размеры, ДхШхВ, мм | 87x31x87 |
| Температурный класс | T4 |
| Максимальная длительность импульса напряжения питания за период 20 минут | 94,5 |
| Максимальное количество импульсов напряжения питания | 1 |
| Длина кабеля, м | 5 |
| Масса, кг не более | 1,5 |
| Pном≤19 Вт | Pном=20…40 Вт | |||||
| Температурный класс | T6 | T5 | T4 | T6 | T5 | T4 |
| Максимальная длительность импульса напряжения питания, с | 16,1 | 31,5 | 94,5 | 6,65 | 11,9 | 25,9 |
| Максимальное количество импульсов напряжения питания за период следования 20 минут | 1 | |||||
Возможные варианты исполнения катушек в зависимости от номинальной мощности и размеров посадочного отверстия:
| Маркировка | Диаметр посадочного отверстия, мм | Глубина посадочного отверстия, мм | Мощность (ВА, Вт) |
| КСГ-4,5-220AC/14,8-37 | 14,8 | 37 | 4,5 |
| КСГ-5-220AC/27-63 | 27 | 63 | 5 |
| КСГ-5-220AC/17,5-34,5 | 17,5 | 34,5 | 5 |
| КСГ-5,5-220AC/15,4-39 | 15,4 | 39 | 5,5 |
| КСГ-9-220AC/11-32 | 11 | 32 | 9 |
| КСГ-9-220AC/10-28 | 10 | 28 | 9 |
| КСГ-15-220AC/22-52 | 22 | 52 | 15 |
| КСГ-15-220AC/13-36 | 13 | 36 | 15 |
| КСГ-18-220AC/15-33,5 | 15 | 33,5 | 18 |
| КСГ-19-220AC/10,3-30 | 10,3 | 30 | 19 |
| КСГ-19-220AC/15-37 | 15 | 37 | 19 |
| КСГ-20-220AC/14,5-38,5 | 14,5 | 38,5 | 20 |
| КСГ-20-220AC/11,4-34,5 | 11,4 | 34,5 | 20 |
| КСГ-21-220AC/17-37 | 17 | 37 | 21 |
| КСГ-21-220AC/18-57 | 18 | 57 | 21 |
| КСГ-22-220AC/14,7-37 | 14,7 | 37 | 22 |
| КСГ-22-220AC/15,5-40,5 | 15,5 | 40,5 | 22 |
| КСГ-28-220AC/15,5-55,5 | 15,5 | 55,5 | 28 |
| КСГ-28-220AC/20-53 | 20 | 53 | 28 |
| КСГ-28-220AC/14,5-38,5 | 14,5- | 38,5 | 28 |
| КСГ-28-220AC/16-39 | 16 | 39 | 28 |
| КСГ-30-220AC/18,5-74 | 18,5 | 74 | 30 |
| КСГ-35-220AC/20-59 | 20 | 59 | 35 |
| КСГ-40-220AC/16-38 | 16 | 38 | 40 |
| Маркировка | Диаметр посадочного отверстия, мм | Глубина посадочного отверстия, мм | Мощность (ВА, Вт) |
| КСГ-6-12DC/10-28 | 10 | 28 | 6 |
| КСГ-8-12DC/14,8-37 | 14,8 | 37 | 8 |
| КСГ-8-12DC/11-32 | 11 | 32 | 8 |
| КСГ-10-12DC/15-36 | 15 | 36 | 10 |
| КСГ-10-12DC/13-36 | 13 | 36 | 10 |
| КСГ-12-12DC/15,4-39 | 15,4 | 39 | 12 |
| КСГ-12-12DC/17-37 | 17 | 37 | 12 |
| КСГ-12-12DC/18-57 | 18 | 57 | 12 |
| КСГ-13-12DC/14,7-37 | 14,7 | 37 | 13 |
| КСГ-14-12DC/14,5-38,5 | 14,5 | 38,5 | 14 |
| КСГ-15-12DC/15,5-40,5 | 15,5 | 40,5 | 15 |
| КСГ-16-12DC/22-52 | 22 | 52 | 16 |
| КСГ-18-12DC/14,5-38,5 | 14,5 | 38,5 | 18 |
| КСГ-19-12DC/10,3-30 | 10,3 | 30 | 19 |
| КСГ-19-12DC/15-33,5 | 15 | 33,5 | 19 |
| КСГ-20-12DC/15,5-55,5 | 15,5 | 55,5 | 20 |
| КСГ-20-12DC/16-39 | 16 | 39 | 20 |
| КСГ-20-12DC/15-37 | 15 | 37 | 20 |
| КСГ-21-12DC/11,4-34,5 | 11,4 | 34,5 | 21 |
| КСГ-21-12DC/18,5-74 | 18,5 | 74 | 21 |
| КСГ-28-12DC/27-63 | 27 | 63 | 28 |
| КСГ-28-12DC/17,5-34,5 | 17,5 | 34,5 | 28 |
| КСГ-30-12DC/16-38 | 16 | 38 | 30 |
| КСГ-30-12DC/20-59 | 20 | 59 | 30 |
| КСГ-38-12DC/20-53 | 20 | 53 | 38 |
| Маркировка | Диаметр посадочного отверстия, мм | Глубина посадочного отверстия, мм | Мощность (ВА, Вт) |
| КСГ-6-24DC/10-28 | 10 | 28 | 6 |
| КСГ-8-24DC/14,8-37 | 14,8 | 37 | 8 |
| КСГ-8-24DC/11-32 | 11 | 32 | 8 |
| КСГ-10-24DC/15-36 | 15 | 36 | 10 |
| КСГ-10-24DC/13-36 | 13 | 36 | 10 |
| КСГ-12-24DC/15,4-39 | 15,4 | 39 | 12 |
| КСГ-12-24DC/17-37 | 17 | 37 | 12 |
| КСГ-12-24DC/18-57 | 18 | 57 | 12 |
| КСГ-13-24DC/14,7-37 | 14,7 | 37 | 13 |
| КСГ-14-24DC/14,5-38,5 | 14,5 | 38,5 | 14 |
| КСГ-15-24DC/15,5-40,5 | 15,5 | 40,5 | 15 |
| КСГ-16-24DC/22-52 | 22 | 52 | 16 |
| КСГ-18-24DC/14,5-38,5 | 14,5 | 38,5 | 18 |
| КСГ-19-24DC/10,3-30 | 10,3 | 30 | 19 |
| КСГ-19-24DC/15-33,5 | 15 | 33,5 | 19 |
| КСГ-20-24DC/15,5-55,5 | 15,5 | 55,5 | 20 |
| КСГ-20-24DC/16-39 | 16 | 39 | 20 |
| КСГ-20-24DC/15-37 | 15 | 37 | 20 |
| КСГ-21-24DC/11,4-34,5 | 11,4 | 34,5 | 21 |
| КСГ-21-24DC/18,5-74 | 18,5 | 74 | 21 |
| КСГ-28-24DC/27-63 | 27 | 63 | 28 |
| КСГ-28-24DC/17,5-34,5 | 17,5 | 34,5 | 28 |
| КСГ-30-24DC/16-38 | 16 | 38 | 30 |
| КСГ-30-24DC/20-59 | 20 | 59 | 30 |
| КСГ-38-24DC/20-53 | 20 | 53 | 38 |
| КСГ | - | X | - | X | / | X | - | X | / | X | / | X | - | X | - | – ТУ 3400-005-72453807-07 |
| Тип устройства | ||||||||||||||||
| Мощность, Вт – для постоянного тока, ВА – для переменного тока | ||||||||||||||||
| Номинальное напряжение питания: 12 В – 12DC, 24 В – 24DC, ~220 В – 220AC | ||||||||||||||||
| Диаметр посадочного отверстия, мм | ||||||||||||||||
| Глубина посадочного отверстия, мм | ||||||||||||||||
| Температурный класс: Т4, Т5, Т6 | ||||||||||||||||
| Типоразмер кабельного ввода (М20х1,5) | ||||||||||||||||
| Длина кабеля в м по требованию заказчика |
Пример маркировки: КСГ-19-24DC/10,3–30/T4/КНВМ1М-15НК–5-ТУ 27.90.40-063-72453807-2019.
