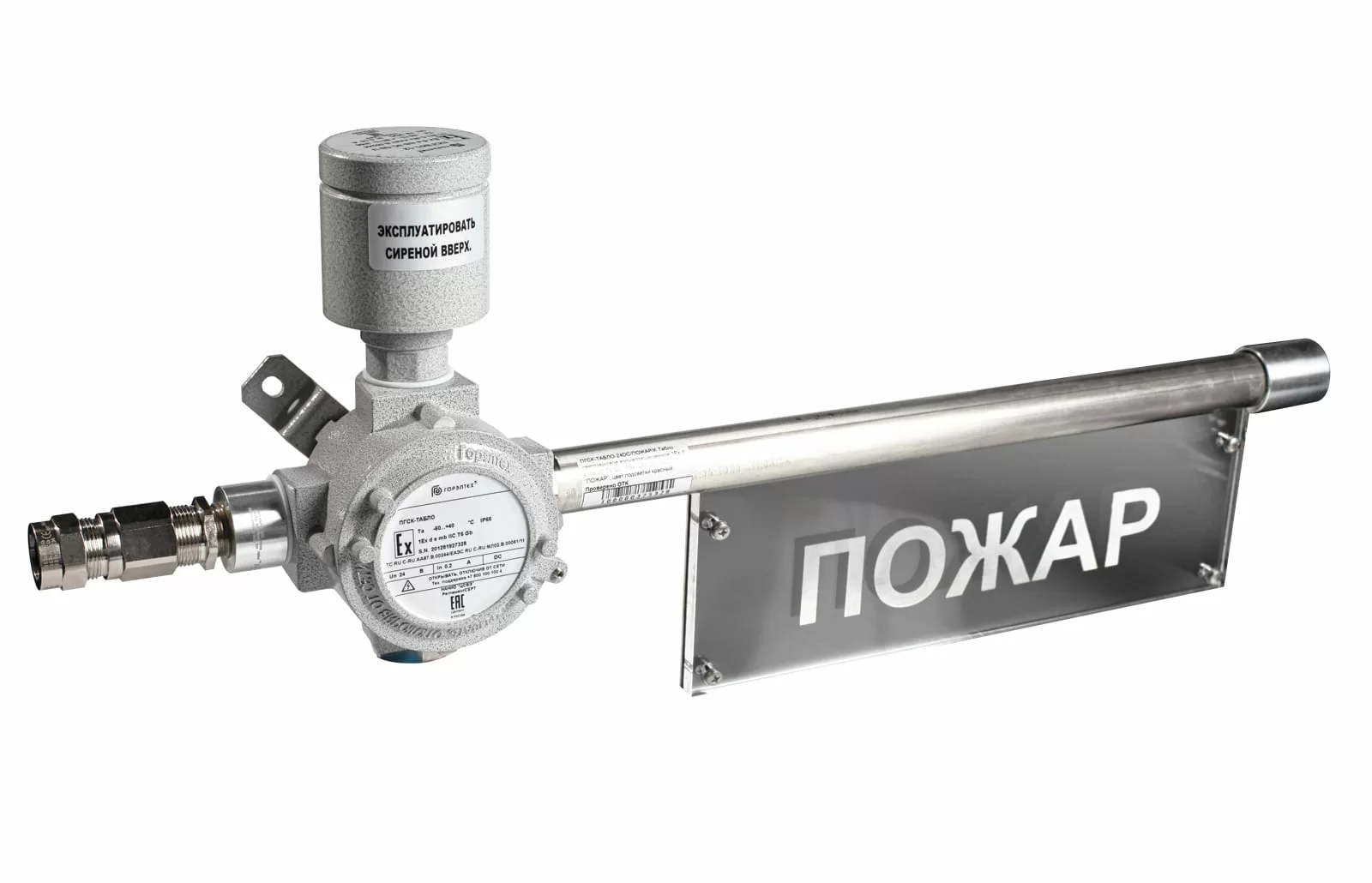

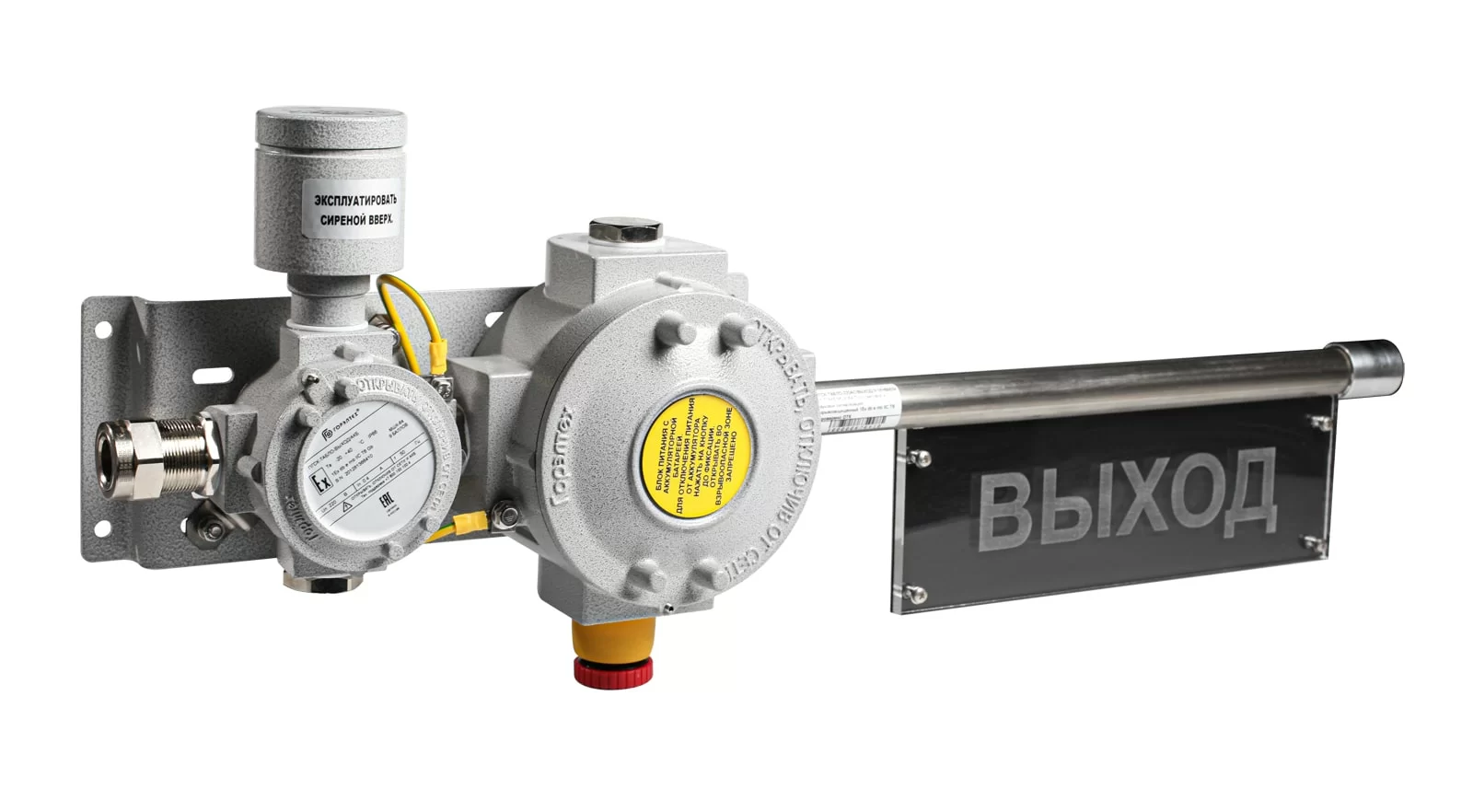

Взрывозащищенные светозвуковые табло ПГСК-ТАБЛО (QFM-S-INDICATOR/M-Q-122)

Взрывозащищенные светозвуковые табло ПГСК-ТАБЛО применяются на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей. Взрывозащищенные светозвуковые табло ПГСК-ТАБЛО предназначены для выдачи сигналов светозвукового оповещения внутри помещений во взрывоопасных зонах, в присутствии взрывоопасных и воспламеняемых газов с целью регулирования поведения человека при возникновении чрезвычайных ситуаций, обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами. Текст надписи или рисунок знака (пиктограммы) и цвет подсветки табло определяются заказчиком.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных зонах, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ, и национальным техническим надзорам стран СНГ.

Маркировка взрывозащиты:

1Ex db e mb IIC T6...T4 Gb
1Ex db [ib] IIC T6 Gb
Ex tb IIIC T80°С...T135°С Db

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66
IK08

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Подземные выработки, неопасные по газу (метану) и угольной пыли

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00159/20

ЕАЭС RU С-RU.АБ53.В.00229/20

ЕАЭС RU С-RU.АБ53.В.00265/20

ЕАЭС RU С-RU.МЛ02.В.00061/19

РОСС RU С-RU.МЮ62.В.00095/23

ЕАЭС RU C-RU.ПБ74.В.00150/20

RU.OC ВССТ 0180-12-2023

ТУ 3400-005-72453807-07

ТУ 27.90.20-038-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+40 (Т6/Т85°С)
-60...+50 (Т5/Т100°С)
-60...+60 (Т4/Т135°С)
-40...+40 (для 1Ex db [ib] IIC T6 Gb)
-60…+60 (для рудничного нормального и общепромышленного исполнений)

Напряжение питания, В:

~220 (50/60 Гц); ⎓12, 24

Потребляемый ток, А:

0,27 (для ⎓12 В)
0,2 (для ⎓24 В)
0,055 (для ~220 В)

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный, поликарбонатное табло, штанга из оцинкованной стали

Рабочее положение в пространстве:

Эксплуатировать сиреной вверх

Максимальный уровень звукового давления, дБ:

106

Варианты звукового сигнала:

Класс защиты от поражения электрическим током:

I

Масса, кг:

4

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP

Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.

Звуковой сигнал может состоять из чистых или сложных тонов. Звуковой сигнал должен быть слышим и легко распознаваемый операторами и людьми в заданном районе приема сигнала и при заданных условиях фонового шума. Сигналы должны четко отличаться от аварийного сигнала, согласно ИСО 8201 часть 7.

Звуковые сигналы различных видов должны быть однозначно различимы друг от друга. Должна быть принята во внимание ограниченная слышимость сигналов в случаях использования персоналом защитных устройств или наушников, а также у людей с нарушением слуха.

Выбор поста звуковой аварийной сигнализации

Общие правила для обозначения звуковых сигналов при кодировании информации:

1. Протяжный, резко усиливающийся звук несет смысловое значение опасность (безопасности людей или оборудования), критическое (состояние процесса), неисправность (состояние оборудования).
2. Прерывистый с постоянным интервалом звук несет смысловое значение внимание (безопасности людей или оборудования), переходное (состояние процесса), переходное (состояние оборудования).
3. Непрерывный с постоянным уровнем звук несет смысловое значение безопасность (безопасности людей или оборудования), нормальное (состояние процесса), нормальное (состояние оборудования).
4. Чередующиеся звуки несут смысловое значение специальное, согласно технологической документацией.
5. Другие звуки не имеют специального значения, и не могут быть легко распознаваемы операторами, нежелательны.

Для предотвращения звуковой перегрузки операторов необходимо ограничиться минимумом звуков различных видов в данном применении.
Непрерывный звуковой сигнал должен применяться только в некоторых, строго ограниченных случаях (например: при смене опасного или переходного состояния на безопасное состояние).

Звуковые сигналы не должны применяться при безопасном состоянии (тишина).
