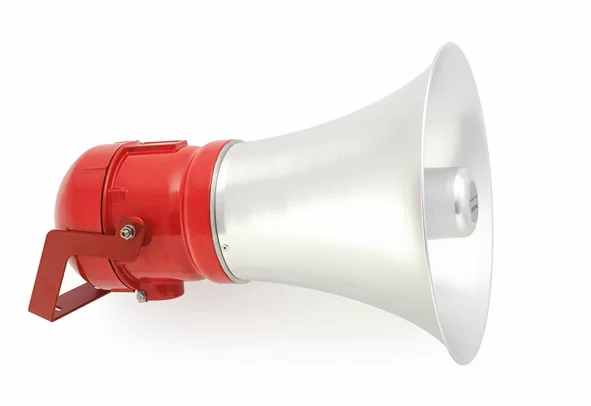

Exd пост звуковой сигнализации 32-х тоновый ПГЗ-РЕВУН32 (EMHS-12, EMH-12MD, EMHS-20, EMH-20MD)

Посты звуковой сигнализации используются там, где необходимы звуковые сигналы для предупреждения, в зонах с потенциально взрывоопасной атмосферой.

Взрывозащищенный пост звуковой сигнализации ПГЗ-РЕВУН32 предназначен для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи 32 видов звуковых сигналов) в охранной, пожарной и других системах сигнализации.

Выбор тональности звучания сирены производится с помощью внутреннего переключателя.

По умолчанию устройство поставляется без скобы крепления. Для комплектаций скобой крепления в маркировке для заказа указывается опция /СКОБА.

Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.

Маркировка взрывозащиты:

1Ex db IIC T6 Gb
Ex tb IIIC T85°С Db

Маркировка рудничного оборудования:

РН1
РН2

Защита:

IP66
IK08

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды,
содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00159/20

ЕАЭС RU С-RU.АБ53.В.00229/20

РОСС RU С-RU.МЮ62.В.00095/23

ЕАЭС RU C-RU.ПБ74.В.00150/20

RU.OC ВССТ 0180-12-2023

ТУ 3400-005-72453807-07

ТУ 27.90.20-038-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+60 (T6/T85°С)
-60...+60 (для рудничного нормального и общепромышленного исполнений)

Напряжение питания, В:

~48; ~115; ~230; ⎓12-24

Резьба на присоединительных отверстиях:

Коническая дюймовая 3/4" NPT

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 3001 по умолчанию (возможно окрашивание в другой цвет, по требованию заказчика).

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный

Класс защиты от поражения электрическим током:

I

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP

ПГЗ-РЕВУН32-102,ПГЗ-РЕВУН32-106

ПГЗ-РЕВУН32-112

Согласно ГОСТ Р МЭК 60073-2000 звуковые сигналы могут использоваться в случаях, когда:
– необходимо привлечь внимание оператора;
– закодированная информация будет короткой, простой и переходной;
– информация требует немедленного или зависимого от времени ответа;
– применение визуальных сигналов ограничено;
– критичность ситуации вызывает необходимость дополнительной или избыточной информации.
Звуковой сигнал может состоять из чистых или сложных тонов (не более 5 сигналов). Звуковой сигнал должен быть слышим и легко распознаваемый операторами и людьми в заданном районе приема сигнала и при заданных условиях фонового шума. Сигналы должны четко отличаться от аварийного сигнала, согласно ИСО 8201 часть 7.
Звуковые сигналы различных видов должны быть однозначно различимы друг от друга.
Должна быть принята во внимание ограниченная слышимость сигналов в случаях использования персоналом защитных устройств или наушников, а также у людей с нарушением слуха.

Выбор поста звуковой аварийной сигнализации

Общие правила для обозначения звуковых сигналов при кодировании информации:

1. Протяжный, резко усиливающийся звук несет смысловое значение опасность (безопасности людей или оборудования), критическое (состояние процесса), неисправность (состояние оборудования).
2. Прерывистый с постоянным интервалом звук несет смысловое значение внимание (безопасности людей или оборудования), переходное (состояние процесса), переходное (состояние оборудования).
3. Непрерывный с постоянным уровнем звук несет смысловое значение безопасность (безопасности людей или оборудования), нормальное (состояние процесса), нормальное (состояние оборудования).
4. Чередующиеся звуки несут смысловое значение специальное, согласно технологической документацией.
5. Другие звуки не имеют специального значения, и не могут быть легко распознаваемы операторами, нежелательны.

Для предотвращения звуковой перегрузки операторов необходимо ограничиться минимумом звуков различных видов в данном применении.
Непрерывный звуковой сигнал должен применяться только в некоторых, строго ограниченных случаях (например: при смене опасного или переходного состояния на безопасное состояние).
Звуковые сигналы не должны применяться при безопасном состоянии (тишина).
