Взрывозащищенные коробки соединительные типа КСРВ-М из малоуглеродистой стали

Взрывозащищенные коробки серии КСРВ-М относятся к стационарным многофункциональным устройствам. Коробки серии КСРВ-М могут использоваться для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различных Ex-компонентов, а также в качестве корпусов постов и шкафов управления, в случае необходимости монтажа их во взрывоопасных зонах и условиях с агрессивной окружающей средой.

Взрывозащищенность коробок серии КСРВ-М обеспечивается видами взрывозащиты: “Искробезопасная электрическая цепь” уровня “ia” по ГОСТ 30852.10-2002 (МЭК 60079-11:1999), защитой вида “е” по ГОСТ 30852.8-2002 и выполнением их конструкции в соответствии с требованиями ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Вид взрывозащиты “искробезопасная электрическая цепь” достигается за счет установки в коробках электротехнических устройств с входными и выходными искробезопасными цепями уровня “ia”. Защита вида “е” достигается за счет обеспечения степени защиты корпуса клеммной коробки от внешних воздействий не ниже - IP65, выбора путей утечки и электрических зазоров между клеммными зажимами клеммных колодок, а также электроизоляционных материалов, удовлетворяющих требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

Все крышки взрывозащищенных коробок КСРВ-М, кроме КСРВ-М111109 и КСРВ-М171109, по умолчанию изготавливаются с петлями. Применение крышек с петлями позволяет повысить степень удобства монтажа коробки, присоединения кабелей и проводов, и дальнейшего обслуживания.

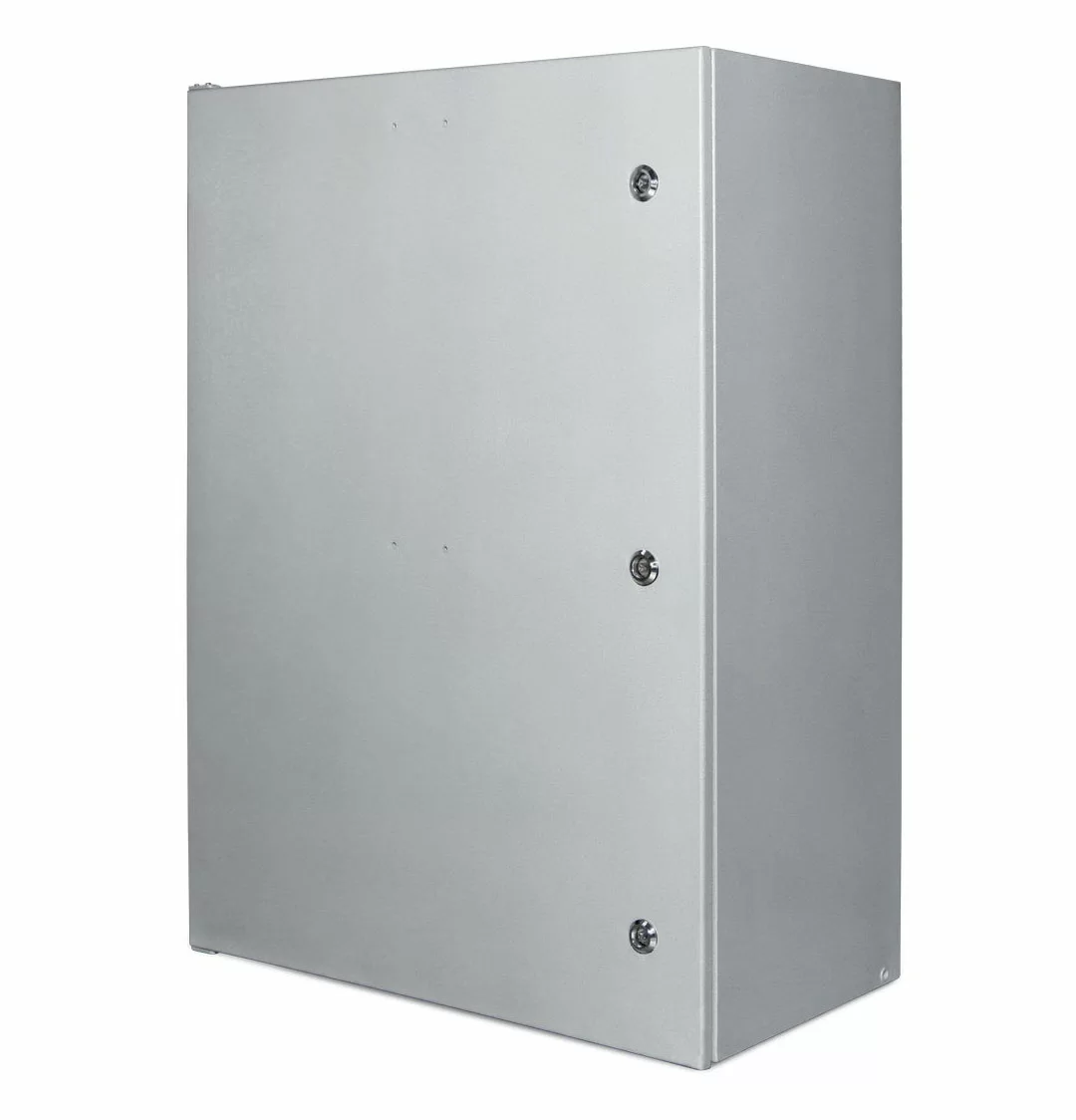

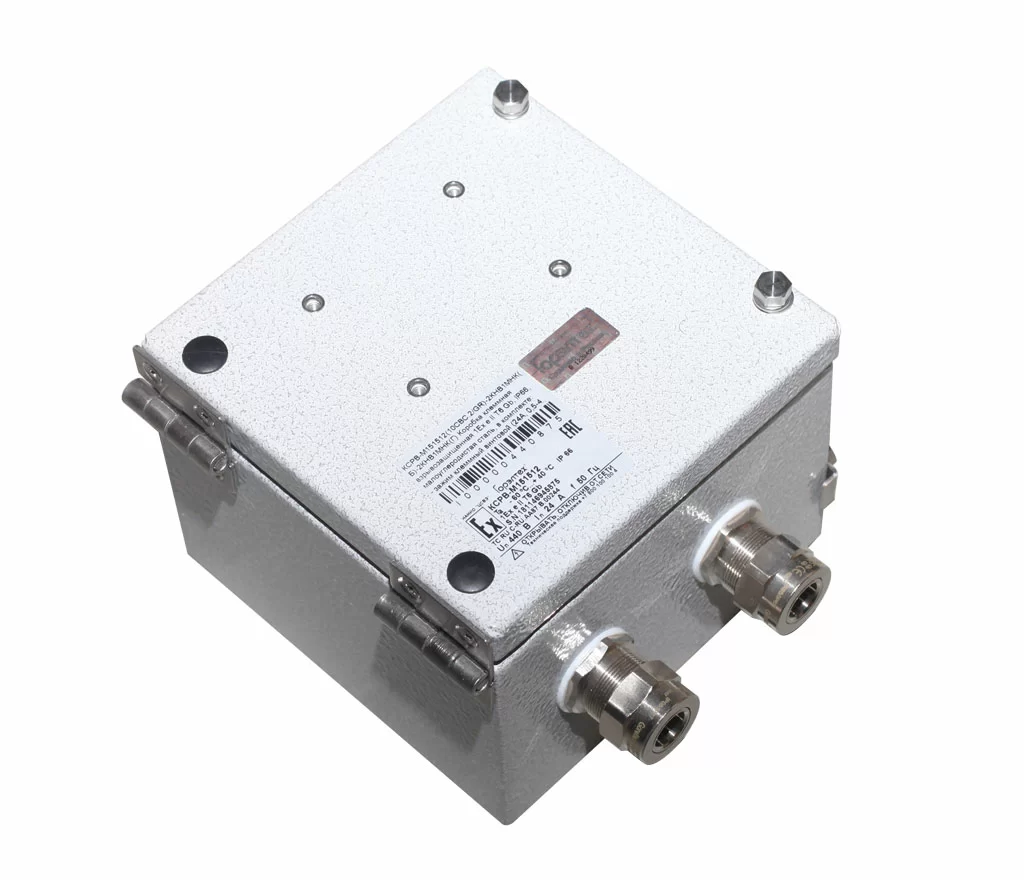

Взрывозащищенные коробки выполнены в виде прямоугольного корпуса с крышкой, и изготовлены из 1,2-миллиметровой листовой малоуглеродистой стали (другая толщина стали по согласованию). Данный вид стали часто применяется для проектных работ на нефтегазовых, химических и пищевых предприятиях. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.

Благодаря специальному уплотнителю, защищённому от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Все крепежные болты крышки выполнены из нержавеющей стали и оснащены специальными уплотнителями.

Внешний и внутренний зажимы заземления из нержавеющей стали, которые в свою очередь могут быть связаны с монтажной рейкой для клеммников, монтажной пластиной или с шиной заземления. Заземление для кабельных сальников обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления.

Поставка взрывозащищенных коробок серии КСРВ-М может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как Ех-компонент, необходимый в составе оборудования заказчика при прохождении сертификации. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования, где превосходные качества механической обработки алюминия выходят на передний план.

Сконфигурировать изделие на базе корпуса КСРВ-М вы можете самостоятельно при помощи системы автоматизированного проектирования САПР «ГорэлтЕх» или отправив запрос в отдел продаж.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

0Ex ia IIC T6...T4 Ga
1Ex e IIC T6...T4 Gb
1Ex e ia IIC T6...T4 Gb
Ex ia IIIC T85°...T135°С Da
Ex tb IIIC T85°...T135°С Db

Корпус (ЕХ-компонент)Box (ЕХ component):
Ex e IIC Gb U
Ex ia IIC Ga U
Ex ia IIIC Db U
Ex tb IIIC Db U

Маркировка рудничного оборудования:

PO Ex ia I Ma
PП Ex e I Mc
РН1
РН2

Корпус (ЕХ-компонент)Box (ЕХ component):
Ex ia I Ma U
Ex e I Mc U

Защита:

IP66/IP69

Установка:

Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2;
Категория III по пыли, взрывоопасные пылевые среды,
содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00157/20

ЕАЭС RU C-RU.AA87.В.00495/20

IECEx CCVE 19.0004X

IECEx CCVE 18.0013U

EESF 19 ATEX 034X

EESF 19 ATEX 012U

ЕАЭС RU С-RU.МЛ02.В.00308/21

РОСС RU С-RU.МЮ62.В.00094/23

Свидетельство №13-11.1-6.13.4-1656

РОСС RU.04ПТК0.К00129

RU.OC BCCT 0169-08.2023

ОГН4.RU.1104.В02600

ТУ 3400-005-72453807-07

ТУ 27.33.13-033-72453807-2017

ТУ 27.12.40-032-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+40 (Т6/Т85°С)
-60...+60 (Т5/Т100°С)
-60...+70 (Т4/Т135°С)
-60...+85 (Т4/Т135°С)
-60...+85 (для рудничного взрывозащищенного и рудничного нормального оборудования)

Для пустых оболочек (Ех-компонентов):
-60...+150

Максимальное напряжение, В:

~10000 / ~1000 / ⎓500

Максимальная сила тока, А:

1500 / 800

Размещение кабельных вводов:

По спецификации заказчика. Отверстия для кабельных вводов могут быть выполнены как на боковых сторонах коробки, так и в сменных пластинах для установки кабельных вводов (обычно требуется только в английских проектах)

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Крепление крышки:

На петлях, фиксация болтами (для КСРВ-М111109 и КСРВ-М171109 петли опционально)

Монтаж внутри корпуса:

2 или 4 стойки для крепления монтажной панели

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Уплотнение:

Силиконовая резина (в пазе крышки)

Материал:

Листовая малоуглеродистая сталь 1,2 мм (другая толщина по согласованию)

Рабочее положение в пространстве:

любое

Класс защиты от поражения электрическим током:

I

Климатическое исполнение:

УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)

3D модели:

Модели STP
Модели Revit RFA

При необходимости взрывозащищенного корпуса большого размера, возможно изготовление модуля из нескольких взрывозащищенных корпусов или нестандартного типоразмера по требованию заказчика

Габаритные размеры монтажных панелей

Монтажная панель по типу коробки	Размеры,мм
	А	B	a	b
КСРВ-М111109	60	60	50	50
КСРВ-М151512	100	100	90	90
КСРВ-М171109	126	66	116	56
КСРВ-М202012	150	150	140	140
КСРВ-М231815	180	130	170	120
КСРВ-М232315	180	180	170	170
КСРВ-М322312	270	180	160	250

Габаритные размеры монтажных панелей

Монтажная панель по типу коробки	Размеры,мм
	А	B	a	b
КСРВ-М342315	290	180	270	160
КСРВ-М343415	290	290	270	270
КСРВ-М402315	350	180	330	160
КСРВ-М453415	400	290	390	280
КСРВ-М534315	480	380	470	370
КСРВ-М606025	540	540	530	530
КСРВ-М806030	540	740	520	720

Примечание: для опций /ШИНА З и /ШИНА Н по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм² и ряд отверстий 6 мм² (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.

КСРВ-М

Х

- (

Х

Х

-

Х

Х

) -

Х

Х

(

Х

) -

Х

Х

(

Х

) /

Х

– ТУ 27.33.13-033-72453807-2017

Название изделия

Код размера

Количество клеммных зажимов

Тип клеммного зажима

Количество кабельных вводов

Тип кабельного ввода

Сторона расположения ввода

Опции, аксессуары и исполнения

Пример: КСРВ-М303012 (20C2-4C10-1PE10)-2КНВ1Н(Б)-1КОВ3Н(А)-2КОВ3Н(В)-ТУ 3400-005-72453807-07

Если вы затрудняетесь подобрать размер коробки по требуемой характеристике, поставьте буквы X вместо цифр после названия коробки:
Пример: КСРВ-М Х (20C2-4C10-1PE10)-2КНВ1Н(Б)-1КОВ3Н(А)-2КОВ3Н(В)-ТУ 27.33.13-033-72453807-2017

Опросный лист по нетиповым и нестандартным взрывозащищенным коробкам серии КСРВ Система автоматизированного проектирования САПР "ГорэлтЕх" Расчёт мощности обогревателя для электрообогреваемого шкафа Доработка корпусов КСРВ по техническому заданию заказчика

МАРКИРОВКА

Маркировка, наносимая на коробки, включает следующие данные:
– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– маркировку взрывозащиты ;
– номинальные значения напряжения и тока на корпусах клеммных коробок с видом защиты "е";
– входные или выходные искробезопасные электрические параметры на корпусах клеммных коробок с видом защиты "искробезопасная цепь";
– предупредительную надпись - “Открывать, отключив от сети”;
– допустимую температуру окружающей среды.
И другие данные, которые изготовитель должен отразить в маркировке, если это требуется технической документацией.

МЕХОБРАБОТКА КОРОБОК КСРВ-М

Взрывозащищенные коробки серии КСРВ-М могут быть подвергнуты механической обработке, сверлению. По согласованию возможно изготовление смотровых окон в крышке корпуса для установки приборов учета и визуального контроля.

Максимальное количество элементов управления
и индикации на крышке корпуса^*

Типоразмер коробки	Компоненты с видом защиты "Exe"
КСРВ-М111109	1
КСРВ-М151512	3
КСРВ-М171109	3
КСРВ-М202012	6
КСРВ-М231815	7
КСРВ-М232315	10
КСРВ-М303012	16
КСРВ-М322312	12
КСРВ-М342315	12
КСРВ-М343415	18
КСРВ-М402315	13
КСРВ-М453415	27
КСРВ-М534315	39
КСРВ-М606025	93
КСРВ-М806030	127

Элементы управления и индикации Ex d e IIC U с полимерным основанием Типовые конструкции взрывобезопасных рам для установки взрывозащищенного оборудования

РЕКОМЕНДУЕМЫЕ КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ КОРОБОК КСРВ-М

OOO «ЗАВОД ГОРЭЛТЕХ» производит кабельные вводы для всех видов соединений с различными типами резьбы. Широкий диапазон выпускаемых кабельных вводов позволяет решать всевозможные задачи по подсоединению различного типа небронированных и бронированных кабелей, кабелей с оплеткой, металлорукавов и трубной проводки в корпуса электротехнических аппаратов.

Материал изготовления и специальные покрытия позволяют использовать наши кабельные вводы во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды. Кабельные вводы устойчивый к солевому туману и другим химическим веществам, в том числе к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам.
