Характеристики

Производитель

Завод ГОРЭЛТЕХ

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Производитель

Завод ГОРЭЛТЕХ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

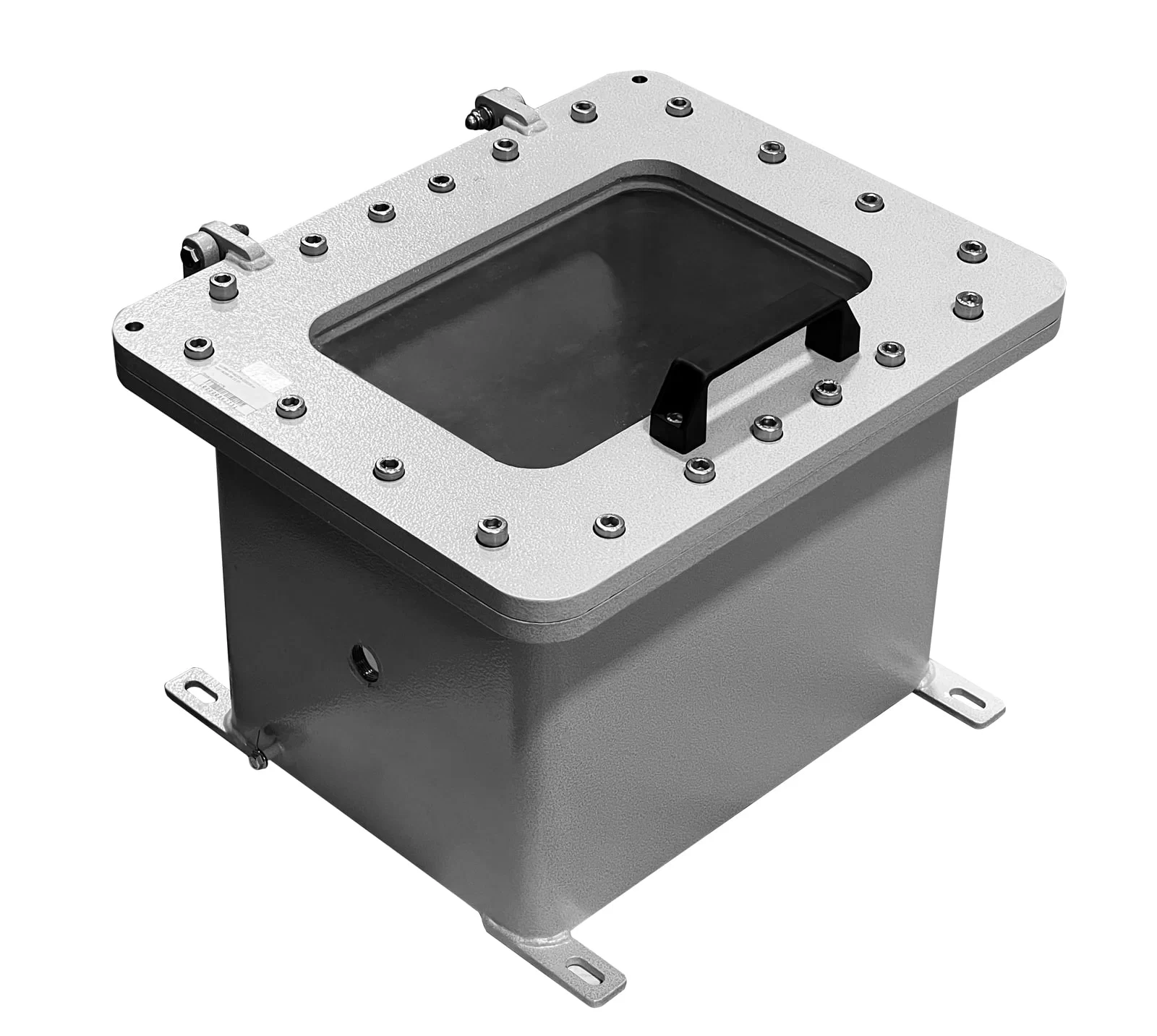

Взрывозащищенные коробки ЩОРВ-МТ...-О предназначены для размещения электротехнического оборудования и его элементов во взрывоопасных зонах шахт, рудников и выработок. Корпус коробки выполнен из малоуглеродистой стали по ГОСТ 380-2005 с защитным антифрикционным полимерно-эпоксидным покрытием.

ПРЕИМУЩЕСТВА
• Разработаны для преминения в подземных шахтах и выработках.
• Высокая защита от пыли и влаги IP66/IP67/IP69.
• Корпус выдерживает удары силой до 20 Дж (IK10).
• 15 стандартных типоразмеров.
• Болты крепления крышки утоплены, что обеспечивает их надежную защиту от механических повреждений.

Вид взрывозащиты – взрывонепроницаемая оболочка. На этапе разработки корпуса подвергаются испытаниям с целью подтверждения соответствия заявленным маркировкам взрывозащиты.

Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория I по рудничному газу и пыли РВ, РП, зоны 1, 2, зоны неопасные по пыли и газу.

Соответствие стандартам:

ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2013, ГОСТ 31610.11-2014 (IEC 60079-11:2011)

Сертификаты:

Маркировка рудничного оборудования:

РВ Ex db I Mb

РВ Ex db [ia Ma] I Mb

РВ Ex db [ib] I Mb

РВ Ex db ib I Mb

РО Ex ia I Ma

РВ Ex ib I Mb
РН1, РН2

Корпус (ЕХ-компонент):

Ex db I Mb U

Защита:

IP66/IP67/IP69
IK10

Установка:

Категория I по рудничному газу и пыли РВ, РП
Подземные выработки, опасные по газу (метану) и угольной пыли

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.НА67.В.00157/20

ЕАЭС RU C-RU.AA87.В.01061/22

ЕАЭС RU C-RU.МЛ02.В.00313/21

РОСС RU С-RU.МЮ62.В.00094/23

Свидетельство №13-11.1-6.13.4-1656

РОСС RU.04ПТК0.К00129

RU.OC ВССТ 0179-10.2023

ТУ 27.33.13-033-72453807-2017

ТУ 27.12.40-032-72453807-2017

Технические данные:

Температура окружающей среды, °С:

-60…+60
-60...+120 (для Ех-компонентов)

Максимальное напряжение, В:

~1140 / ⎓250

Максимальная сила тока, А:

1500

Размещение кабельных вводов:

По спецификации заказчика

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Покрытие:

Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Уплотнение:

Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГ-СМАЗКА

Материал корпуса:

Сталь конструкционная малоуглеродистая ГОСТ 380-2005

Крепление корпуса:

4 внешние монтажные точки

Класс защиты от поражения электрическим током:

Климатическое исполнение:

УХЛ1

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Размеры корпусов ЩОРВ-МТ...-О из малоуглеродистой стали
Типоразмер корпуса	Размеры, мм										Масса, кг
	Внешние*			Внутренние			Крепление скобами			Размеры окна
	А	В	С	a	b	c	D	E	F	LхMхH (ØхH)
ЩОРВ-МТ171712-О09	172	172	127	124	124	78	126	174	9	Ø90x12	8,2
ЩОРВ-МТ222213-O09	226	226	136	146	146	83	150	195	9	Ø90x12	13,5
ЩОРВ-МТ282816-O14	283	283	164	203	203	110	196	267	11	Ø140x12	22,1
ЩОРВ-МТ312012-О0505	317	211	127	219	113	72	160	186	9	55х55х12	17,2
ЩОРВ-МТ322220-О1508	327	227	208	229	129	150	230	225	9	150х80х15	23,2
ЩОРВ-МТ323219-О18	328	328	199	248	248	142	236	316	11	Ø180x15	31,9
ЩОРВ-МТ393127-О2515	391	319	279	294	221	217	290	305	11	250х150х19	41,8
ЩОРВ-МТ452521-О2508	451	250	216	354	153	158	350	246	11	250х80х15	34,6
ЩОРВ-МТ453729-О3020	457	372	308	354	269	238	350	345	11	300х200х19	62,4
ЩОРВ-МТ584028-О1525	589	409	295	484	304	225	360	391	11	150х250х19	89
ЩОРВ-МТ584028-О3020	589	409	295	484	304	225	360	391	11	300х200х19	85,7
ЩОРВ-МТ694933-О3020	693	495	347	568	370	263	550	455	14	300х200х19	128,6
ЩОРВ-МТ765636-О3020	767	567	364	637	437	275	597	517	21	300х200х19	183,1
ЩОРВ-МТ906834-О3020	900	680	347	770	550	249	680	664	21	300х200х19	259,6
ЩОРВ-МТ906846-О3020	900	680	461	770	550	363	680	664	21	300х200х19	289

* Внешние размеры указаны без учета установки присоединительной арматуры и кабельных вводов.

Габаритные размеры монтажных панелей для коробок ЩОРВ-МТ...-О
Наименование корпуса	Наименование монтажной панели	Размеры, мм			Масса, кг
Наименование корпуса	Наименование монтажной панели	Длина, мм	Ширина, мм	Толщина, мм	Алюминий	Нержавеющая сталь
ЩОРВ-МТ171712-О09	ЩА1515Х	100	100	2	0,05	0,16
ЩОРВ-МТ222213-O09	ЩА1717Х	115	115	2	0,07	0,21
ЩОРВ-МТ282816-O14	ЩА2323Х	150	150	2	0,12	0,36
ЩОРВ-МТ312012-О0505	Щ3020Х	220	120	2	0,143	0,427
ЩОРВ-МТ322220-О1508	Щ3020Х/ТЕРМО	200	100	2	0,143	0,427
ЩОРВ-МТ323219-О18	ЩА2727Х	200	200	2	0,22	0,63
ЩОРВ-МТ393127-О2515	Щ3628Х/ТЕРМО	260	180	2	0,304	0,905
ЩОРВ-МТ452521-О2508	Щ4222Н	340	140	2	-	0,75
ЩОРВ-МТ453729-О3020	Щ4232Х/ТЕРМО	320	220	2	0,422	1,319
ЩОРВ-МТ584028-О1525 ЩОРВ-МТ584028-О3020	Щ6545Х	540	340	2	0,995	2,967
ЩОРВ-МТ694933-О3020	Щ6545Х/ТЕРМО	520	320	2	0,995	2,967
ЩОРВ-МТ765636-О3020	Щ7252Х Щ7252Х/ТЕРМО	597	397	3	1,927	3,83
ЩОРВ-МТ906834-О3020	Щ8967Х Щ8967Х/ТЕРМО	720	500	3	2,927	8,726
ЩОРВ-МТ906846-О3020	Щ10458Х Щ10458Х/ТЕРМО	850	400	3	2,967	8,242

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Монтажная панель из алюминиевого сплава

/АЛП

Монтажная панель из нержавеющей стали

/НП

Антиконденсатное покрытие

/АП

Невзрывозащищенное исполнение

/ПРОМ

Внутренняя теплоизоляция

/ТЕПЛОИЗОЛЯЦИЯ

Степень защиты от внешних воздействий IP67

/IP67

Степень защиты от внешних воздействий IP68

/IP68

Окрашивание внешней поверхности в цвет по требованию заказчика

/RAL (код)

Сейсмостойкое исполнение

/МШК-64

Дренажные вентиляционные устройства

/ДКУЕ

Вентиляционное устройство для удаления влаги

/ВКУ

Невыпадающие болты крепления крышки

/НБК

Болт с пломбировкой

/ПЛОМБА

Маркировка клеммных зажимов по схеме заказчика

/МАРК

Наличие перемычек между клеммными зажимами по схеме заказчика

/СХЕМА

Внутренняя шина заземления

/ШИНА З

Шина нейтрали

/ШИНА Н

Шины фаз

/ШИНА Ф

Устройство объединения экранов кабелей

/ЭКРАН

Шильд с надписью заказчика

/НАДПИСЬ "_"

Приемка заказчика

/ПРИЕМКА

Фиксация крышки на петлях

/ПЕТЛЯ

Консервация

/КОНСЕРВАЦИЯ

Термообогрев для автоматики

/ОБОГРЕВ

Соответствие требованиям пожарной безопасности

/ПОЖАР

Исполнение для тропиков с защитой от насекомых

/ТЕРМИТЫ

Исполнение для минимальной температуры эксплуатации -75°С

/ХОЛОД

Отклонение габаритных размеров в пределах допусков

/XY

Рудничное нормальное исполнение

/РН

Речное исполнение

/РЕКА

ФОРМИРОВАНИЕ ЗАКАЗА

ЩОРВ-MT

- O

(

) -

(

) /

– ТУ 27.33.13-033-72453807-2017

Название изделия

Код размера корпуса

Код размера окна

Количество кабельных вводов

Тип кабельного ввода

Сторона расположения ввода

Опции, аксессуары и исполнения

Пример: ЩОРВ-МТ452521-О2508-(40C2-10C16)-5КНВ1МН(Б)-КНВ4МН(Г)-ТУ 27.33.13-033-72453807-2017

Дополнительная информация:

Максимальное количество отверстий в корпусе
Типоразмер корпуса	Резьба	02	01	1	2	3	4	5	6	7	8	9	10
ЩОРВ-МТ171712-О09	М	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
	NPT	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
	G	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
ЩОРВ-МТ222213-O09	М	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
	NPT	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
	G	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
ЩОРВ-МТ282816-O14	М	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
	NPT	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
	G	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
ЩОРВ-МТ312012-О0505	М	8(7)/5	8(7)/4	8(7)/4	5/3	3/2	3/1	2/1	2/1	-	-	-	-
	NPT	8(7)/5	8(7)/4	8(7)/4	5/3	3/2	3/1	2/1	2/1	-	-	-	-
	G	8(7)/5	8(7)/4	8(7)/4	5/3	3/2	3/1	2/1	2/1	-	-	-	-
ЩОРВ-МТ322220-О1508	М	14/6	14/6	13/6	12(11)/5	7(6)/4	6/2	4(3)/2	3/1	2/1	2(1)/1	-	1/1
	NPT	14/6	14/6	13/6	12(11)/5	7(6)/4	6/2	4(3)/2	3/1	2/1	2(1)/1	-	1/1
	G	14/6	14/6	13/6	12(11)/5	7(6)/4	6/2	4(3)/2	3/1	2/1	2(1)/1	-	1/1
ЩОРВ-МТ323219-О18	М	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
	NPT	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
	G	1/1	1/1	1/1	-	-	-	-	-	-	-	-	-
ЩОРВ-МТ393127-О2515	М	28/20	28/20	25/20	21(20)/15	15(14)/10	10/8	8/6	6/4	4/4	2/2	-	2/1
	NPT	28/20	28/20	25/20	21(20)/15	15(14)/10	10/8	8/6	6/4	4/4	2/2	-	2/1
	G	28/20	28/20	25/20	21(20)/15	15(14)/10	10/8	8/6	6/4	4/4	2/2	-	2/1
ЩОРВ-МТ452521-О2508	М	26(24)/9	26(24)/9	26(24)/9	18/7	14(13)/5	9(8)/4	8(7)/2	6(5)/1	3/1	3/1	-	1/1
	NPT	26(24)/9	26(24)/9	26(24)/9	18/7	14(13)/5	9(8)/4	8(7)/2	6(5)/1	3/1	3/1	-	1/1
	G	26(24)/9	26(24)/9	26(24)/9	18/7	14(13)/5	9(8)/4	8(7)/2	6(5)/1	3/1	3/1	-	1/1
ЩОРВ-МТ453729-О3020	М	35/27	36/27	36(35)/27	28(27)/20	19(18)/16	15/12	12(11)/8	8/6	6/4	3/2	-	2/2
	NPT	35/27	36/27	36(35)/27	28(27)/20	19(18)/16	15/12	12(11)/8	8/6	6/4	3/2	-	2/2
	G	35/27	36/27	36(35)/27	28(27)/20	19(18)/16	15/12	12(11)/8	8/6	6/4	3/2	-	2/2
ЩОРВ-МТ584028-О1525 ЩОРВ-МТ584028-О3020	М	45/30	50(48)/30	45/28	38(36)/22	25/15	18/12	14/9	10/6	8/5	6/4	-	3/2
	NPT	45/30	50(48)/30	45/28	38(36)/22	25/15	18/12	14/9	10/6	8/5	6/4	-	3/2
	G	45/30	50(48)/30	45/28	38(36)/22	25/15	18/12	14/9	10/6	8/5	6/4	-	3/2
ЩОРВ-МТ694933-О3020	М	60/40	56(55)/40	55/40	45(44)/30	32/21	20/15	16/12	10/8	8/6	8/6	-	4/3(2)
	NPT	60/40	56(55)/40	55/40	45(44)/30	32/21	20/15	16/12	10/8	8/6	8/6	-	4/3(2)
	G	60/40	56(55)/40	55/40	45(44)/30	32/21	20/15	16/12	10/8	8/6	8/6	-	4/3(2)
ЩОРВ-МТ765636-О3020	М	60/40	60/40	60/40	46/29	36(34)/24	24(23)/15	21(20)/14	14/10	10/6	7(6)/4	-	4/3
	NPT	60/40	60/40	60/40	46/29	36(34)/24	24(23)/15	21(20)/14	14/10	10/6	7(6)/4	-	4/3
	G	60/40	60/40	60/40	46/29	36(34)/24	24(23)/15	21(20)/14	14/10	10/6	7(6)/4	-	4/3
ЩОРВ-МТ906834-О3020	М	92/66	92/66	92/66	70/51	52(50)/36	36/28	30/20	20/16	16/10	10/4	-	8/4
	NPT	92/66	92/66	92/66	70/51	52(50)/36	36/28	30/20	20/16	16/10	10/4	-	8/4
	G	92/66	92/66	92/66	70/51	52(50)/36	36/28	30/20	20/16	16/10	10/4	-	8/4
ЩОРВ-МТ906846-О3020	М	92/66	92/66	92/66	70/51	52(50)/36	36/28	30/20	20/16	16/10	10/4	-	8/4
	NPT	92/66	92/66	92/66	70/51	52(50)/36	36/28	30/20	20/16	16/10	10/4	-	8/4
	G	92/66	92/66	92/66	70/51	52(50)/36	36/28	30/20	20/16	16/10	10/4	-	8/4
