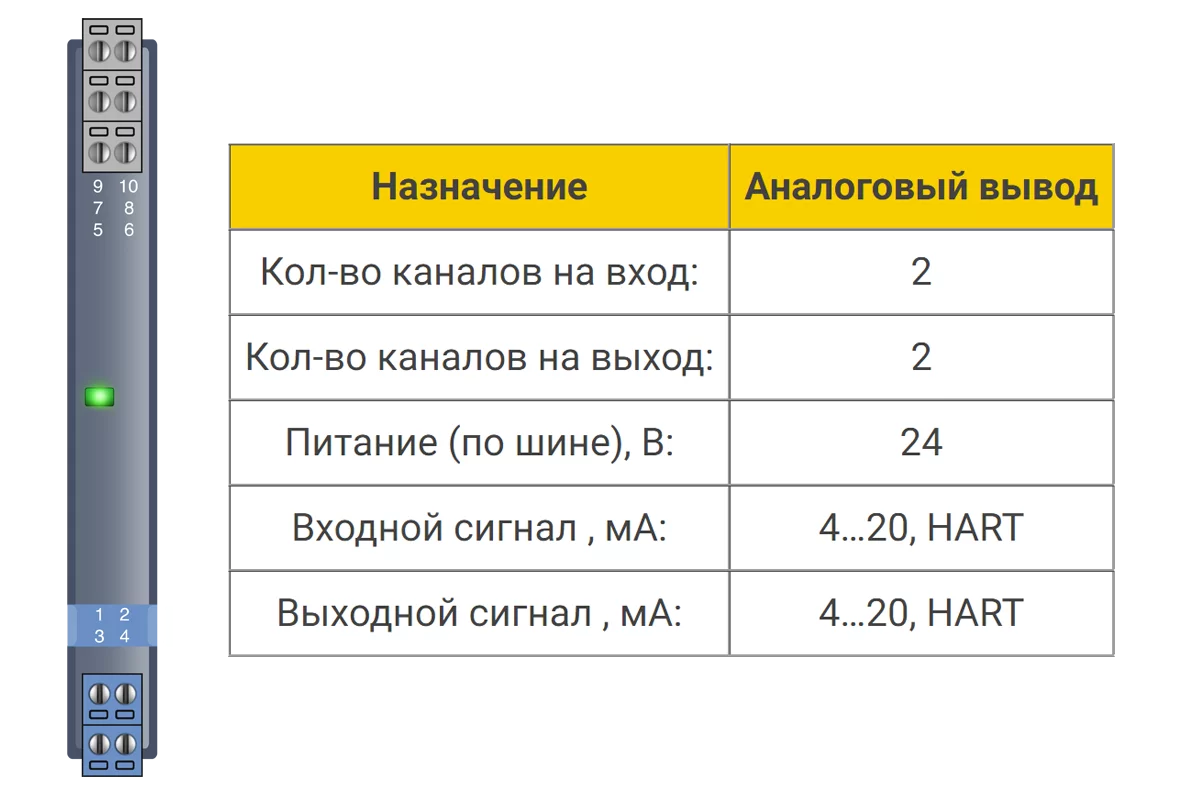

Аналоговый вывод БИГ-1-2-22
Барьер предназначен для искробезопасной передачи токового сигнала управления исполнительными приборами (I/P регуляторы, преобразователи) из безопасной зоны во взрывоопасную зону при помощи гальванической развязки. Позволяет передавать сигналы HART.
| Назначение | Аналоговый вывод |
| Кол-во каналов на вход: | 2 |
| Кол-во каналов на выход: | 2 |
| Питание (по шине), В: | 24 |
| Входной сигнал , мА: | 4…20, HART |
| Выходной сигнал , мА: | 4…20, HART |
| Основные параметры: | |||
| Температура эксплуатации, °С: | -20 … +60 | ||
| Источник питания, В: | = 20..30 Защита от обратной полярности | ||
| Входной сигнал, мА: | 4…20, HART | ||
| Выходной сигнал, мА: | 4…20, HART | ||
| Падение входного напряжения, В: | ≤ 1,2 | ||
| Нагрузка RL , Ом: | 80…800 | ||
| Монтаж на DIN-рейку, мм: | 35 | ||
| Максимальное безопасное напряжение, В: | 250 | ||
| Параметры искробезопасности: | |||
| клеммы 1, 2; 3, 4 | |||
| II C： | II B： | II A : | |
| U0 , В: | 27,3 | 27,3 | 27,3 |
| I0 , мА | 92 | 92 | 92 |
| P0 , мВт | 628 | 628 | 628 |
| C0 , мкФ | 0,058 | 0,65 | 2,25 |
| L0, мГн | 2,8 | 8,4 | 22,4 |
| Параметры передачи: | |||
| Погрешность, %: | 0,1 | ||
| Влияние температуры: | ≤30 х 10-6 /°C: | ||
| Время отклика, мс: | ≤ 2 | ||
| Мощность потребления, Вт: | ≤ 1,0 | ||
| Гальваническая изоляция, В: | |||
| переменный ток между искробезопасными и неискробезопасными цепями | ≥ 3000 | ||
| переменный ток между цепью питания и неискробезопасными цепями | ≥ 1500 | ||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | ||
| Величина выходного сигнала в безопасном состоянии, мА: | <3,6 или > 21,5 | ||
| Параметры выхода 2: | Обнаружение выходного сопротивления нагрузки менее 80 Ом на выводе определяется как состояние КЗ. Обнаружение выходного сопротивления нагрузки более 6000 Ом на выводе определяется как обрыв линии. В обоих случаях неисправности значение входного тока ограничивается в пределах 1 мА, а значение выходного тока ограничивается 3 мА. | ||
