Характеристики

Производитель

Завод ГОРЭЛТЕХ

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Производитель

Завод ГОРЭЛТЕХ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

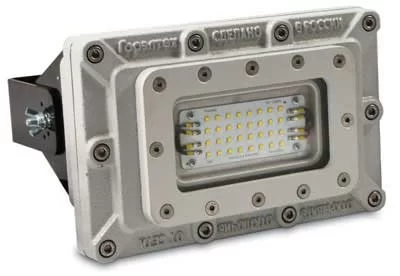

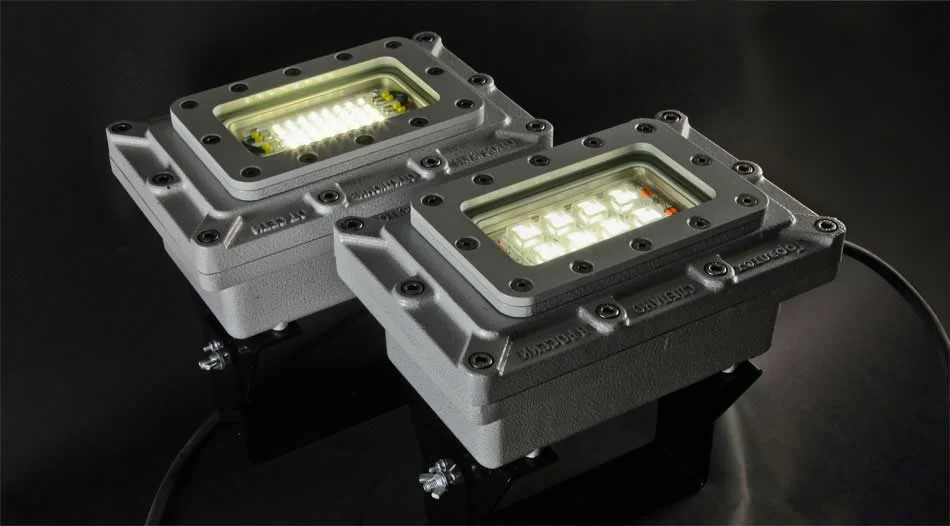

Взрывозащищенный плоский светодиодный светильник серии СГУ02-...С это светильник четвертого поколения где применяются сверхъяркие светодиоды нового поколения с высоким КПД и энергетическим световым потоком ~155лм на 1 Вт. Светодиодный светильник СГУ02-...С предназначен для освещения мест в обычном и аварийном освещении и устанавливается во взрывоопасных зонах в местах, где не хватает места для установки осветительной арматуры стандартных габаритов (например контейнерные установки).

Светильник светодиодный сверхъяркий SA-TIGER-5600M/P переносное напольное исполнение

Практические испытания позволили подтвердить, что взрывозащищенные светодиодные светильники СГУ02-...С по визуальной яркости значительно превосходят светильники с лампами ДРЛ 125 и могут являться оптимальной заменой светильников на основе ртутных газоразрядных ламп. К тому же светильники серии СГУ02-...С в несколько раз превосходят ртутные лампы по сроку службы и лишены таких недостатков ДРЛ, как плохая цветопередача, долгое зажигание и перезажигание лампы, занимающее в некоторых условиях до 10 минут. Время включения взрывозащищенного светодиодного светильника СГУ02-...С и перехода в рабочий режим составляет менее 1 секунды, а спектр излучения светодиодов характеризуется отсутствием ультрафиолетовой и инфракрасной составляющей. Многолинзовая структура светильника позволяет создать более комфортное равномерное освещение не слепящее глаз.

ПРЕИМУЩЕСТВА
- Высота светильника всего 13 см, что делает его максимально удобным для установки в контейнеры и блок-боксы
- Вид взрывозащиты Exd IIC
- Удобное напольное переносное крепление
- Повышена эффективность светильника.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Светильники СГУ02-...С выпускается на основе сверхъярких светодиодов от ведущего мирового производителя светодиодов "Cree LED" (США). Светодиоды "Cree LED" отличаются высоким КПД и световой отдачей 155 Лм/Вт.

Соответствие стандартам:

ГОСТ 14254-2015, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ТР ТС 004/2011, ТР ТС 012/2011, ТР ТС 020/2011, ГОСТ IEC 60079-31-2013

Сертификаты:

Маркировка взрывозащиты:

1Ex db op is IIC T5....Т4 Gb X

1Ex db op is IIB+H₂ T5...T4 Gb

1Ex db op is IIB T4 Gb (для исполнения /ТЕРМО)

Ex tb op is IIIC Т80°С...T130°С Db

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66/67/68

Установка:

Категория II по подгруппе газов IIA, IIB+H₂, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок

Сертификаты соответствия и разрешения:

Технические данные:

Температура окружающей среды, °С:

-60…+60
-60…+55 (для опции /ИБП)
-40…+125* (для исполнения /ТЕРМО)
-*в диапазоне температур от +90 до +125 °C устройства обеспечивают нормальный режим работы в течение 15 мин.

Номинальное напряжение, В:

~12,~220,
⎓12, ⎓220

Потребляемый ток, A:

СГУ02-2480C: 1,54…0,51 (10…36 DC); 3,65…1,22 (12…36 AC); 0,17…0,085 (110…270 AC); 0,17…0,075 (110…270 DC);
СГУ02-3720C: 2,38…0,79 (10…36 DC); 5,21…1,74 (12…36 AC); 0,21…0,11 (130…270 AC); 0,21…0,11 (130…270 DC);
СГУ02-4960C: 3,17…1,06 (10…36 DC); 7,30…2,44 (12…36 AC); 0,28…0,15 (130…270 AC); 0,28…0,15 (130…270 DC);
СГУ02-7440С: 3,17…1,06 (10…36 DC); 7,30…2,44 (12…36 AC); 0,28…0,15 (130…270 AC); 0,28…0,15 (130…270 DC)

Потребляемая мощность, Вт:

СГУ02-2480C: 20;
СГУ02-3720C: 28;
СГУ02-4960C: 36;
СГУ02-7440C: 52

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Электрическая схема:

Подключение к трем клеммам, сечением 4 мм²

Крепление крышки:

10 винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Уплотнение:

Силиконовая резина (в пазе крышки), силиконовое уплотнение

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный

Крепление корпуса:

4 внешние монтажные точки

Коэффициент мощности (cos φ):

0,95

Максимальный световой поток источника света, лм:

2480; 3720; 4960; 7440

Максимальный световой поток источника света при работе в авар. режиме, лм:

1240 (для СГУ02-2480С.../ИБП);
1336 (для СГУ02-3720С.../ИБП);
2480 (для СГУ02-4960С.../ИБП);
2678 (для СГУ02-7440С.../ИБП)

КЦТ, К:

5000 или 4000 (опция /4000К)

Коэффициент пульсации светового потока:

менее 0,5%

КСС:

Д - Косинусная
К - Концентрированная (для СГУ02-4960С/20)

Угол половинной яркости, град:

110
58,6 (для СГУ02-4960С/20)

Класс защиты от поражения электрическим током:

Масса, кг:

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP

Модели Revit RFA

IES файлы:

СГУ02-2480С, угол светового потока 90°
СГУ02-3720С, угол светового потока 90°
СГУ02-4960С, угол светового потока 90°
СГУ02-7440С, угол светового потока 90°

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Таблица 1. Взрывозащищенные светодиодные светильники СГУ02-...С
Модель	Максимальный световой поток источника света, лм	Угол светового потока	Температурный класс (максимальная температура поверхности)	Потребляемая мощность, Вт	Номинальное напряжение, В	Диапазон рабочих напряжений, В	Потребляемый ток, А
СГУ02-2480С.../90	2480	90°	Т5 (Т95°С)	20	⎓12	10…36 DC	1,54…0,51
					~12	12…36 AC	3,65…1,22
					~220	110…270 AC	0,17…0,085
					⎓220	110…270 DC	0,17…0,075
СГУ02-3720С.../90	3720	90°	Т5 (Т95°С)	28	⎓12	10…36 DC	2,38…0,79
					~12	12…36 AC	5,21…1,74
					~220	130…270 AC	0,21…0,11
					⎓220	130…270 DC	0,21…0,11
СГУ02-4960С.../20	4960	20°	Т4 (Т105°С)	36	⎓12	10…36 DC	3,17…1,06
					~12	12…36 AC	7,30…2,44
					~220	130…270 AC	0,28…0,15
					⎓220	130…270 DC	0,28…0,15
СГУ02-4960С.../90	4960	90°	Т4 (Т105°С)	36	⎓12	10…36 DC	3,17…1,06
					~12	12…36 AC	7,30…2,44
					~220	130…270 AC	0,28…0,15
					⎓220	130…270 DC	0,28…0,15
СГУ02-7440С.../90	7440	90°	Т4 (Т130°С)	52	⎓12	10…36 DC	4,83…1,61
					~12	12…36 AC	10,42…3,48
					~220	140…270 AC	0,38…0,2
					⎓220	140…270 DC	0,38…0,2

Примечание: Расположение и количество кабельных вводов может меняться в зависимости от требований заказчика.

ВЗРЫВОЗАЩИЩЕННЫЙ ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ АВАРИЙНОГО ОСВЕЩЕНИЯ

ДЛЯ СГУ02-2480С.../ИБП, СГУ02-3720С.../ИБП, СГУ02-4960С.../ИБП

ДЛЯ СГУ02-7440С.../ИБП

СГУ02-7440С.../ИБП с внешним взрывозащищенным источником бесперебойного питания для аварийного освещения

Таблица 2. Взрывозащищенные светодиодные светильники СГУ02-...С.../ИБП*
Модель	Максимальный световой поток источника света при работе в авар. режиме, лм	Потребляемая мощность (макс), Вт (обогрев отключен/обогрев включен)	Напряжение, В	Время работы в авар. режиме, ч	Время заряда ИБП, ч	Температурный класс	Габаритные размеры, мм						Масса, кг
							A	B	C	D	E	F
СГУ02-2480С.../ИБП	1240	26,8/76,8	~176…230	1,5	3-6	T5	282	182	132	-	155	160	уточняйте при заказе
СГУ02-3720С.../ИБП	1336	35,2/85,2		1,5	3-6	T5
СГУ02-4960С.../ИБП	2480	54/104		1,5	3-6	T4
СГУ02-7440С.../ИБП	2678	70/120		1,5	3-6	T4	418	440	207	250	140	225	16,5

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Взрывозащищенный источник бесперебойного питания (x - емкость АКБ)

/ИБПх

Антиконденсатное покрытие

/АП

Исполнение для высоких температур

/ТЕРМО

Невзрывозащищенное исполнение

/ПРОМ

Морское исполнение

/МОРЕ

Вид химостойкого исполнения Х2 по ГОСТ Р 51801-2011

/Х2

Консервация

/КОНСЕРВАЦИЯ

Сейсмостойкое исполнение

/МШК-64

Рудничное нормальное исполнение

/РН

Цветовая температура светодиодов 4000 градусов Кельвина

/4000K

Примечание: Опция взрывозащищенный источник бесперебойного питания для аварийного освещения /ИБП не совместима с исполнением для высоких температур /ТЕРМО.

ФОРМИРОВАНИЕ ЗАКАЗА

Обозначение сторон для размещения взрывозащищенных кабельных вводов

СГУ02

(Х)

– ТУ 27.40.39-027-72453807-2017

Тип устройства

Световой поток, лм: 2480; 3720; 4960; 7440

Напряжение питания: 12DC, 220DC, 12AC, 220AC;

Угол светового потока °: 90; 20 (только для СГУ02-4960С)

Тип крепления: Универсальное крепление с регулируемым углом - У;
Крепление на трубу - Т; Потолочное крепление - П;
Переносное напольное исполнение - Н; Подвесное крепление (рым-болт) - Р
Потолочное крепление ИБП с универсальным поворотным креплением светильника - ПУ (для СГУ02-7440С);
Потолочное крепление ИБП с потолочным креплением светильника - ПП (для СГУ02-7440С)

Количество и типоразмер кабельных вводов

Сторона расположения ввода

Опции, аксессуары и исполнения

* - диапазон напряжения отличается для светильников с разными световыми потоками. Подробнее см. в таблице с техническими характеристиками.

ПРИМЕР ЗАКАЗА: СГУ02-4960С-230AC/90/У-1КНВ2MНK/Р(Б)-1КНВ2NНK/Р(Г)-ТУ 27.40.39-027-72453807-2017.

Опросный лист по взрывозащищенным светильникам и прожекторам

Архив IES файлов осветительных устройств ГОРЭЛТЕХ

ВАРИАНТЫ ИСПОЛНЕНИЙ:

ПЕРЕНОСНОЕ НАПОЛЬНОЕ ИСПОЛНЕНИЕ /Н

Переносное напольное исполнение светодиодного светильника СГУ02

НАСТЕННОЕ КРЕПЛЕНИЕ С РЕГУЛИРУЕМЫМ УГЛОМ /У

Настенное крепление с регулируемым углом светодиодного светильника СГУ02

Дополнительная информация:

Взрывозащищенные светодиодные светильники СГУ02-...С со встроенным ИБП 0.59Mб, pdf

Взрывозащищенный плоский светодиодный светильник серии СГУ02-...С /12AC 0.55Mб, pdf

ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ
КД/1000 ЛМ

СГУ02-2480С/../90

СГУ02-3720С/../90

СГУ02-4960С/../20

СГУ02-4960С/../90

СГУ02-7440С/../90
