Характеристики

Производитель

Завод ГОРЭЛТЕХ

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Производитель

Завод ГОРЭЛТЕХ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

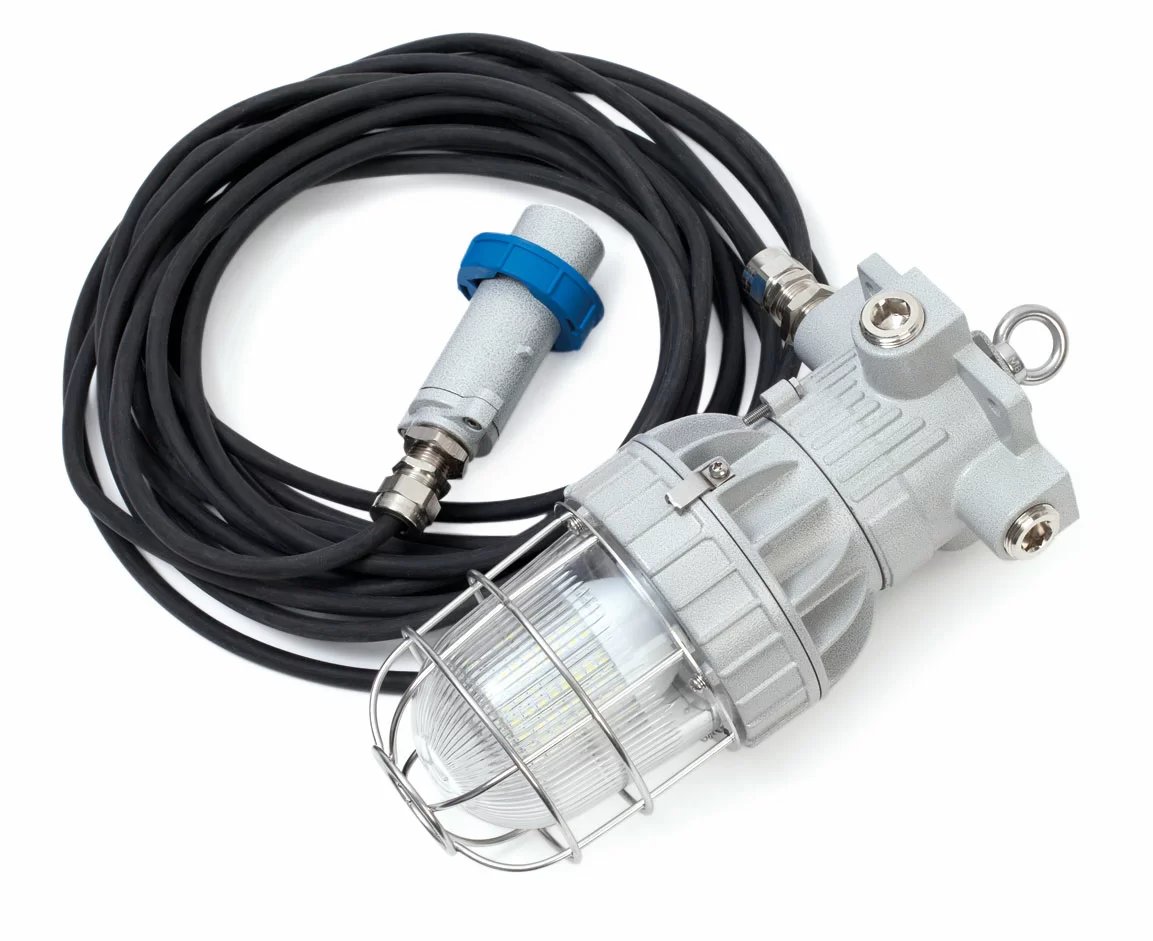

Взрывозащищенные светильники переносные серии СГР01 состоят из алюминиевого корпуса со встроенным патроном и огнестойкого ударопрочного колпака, крепящегося к корпусу с помощью резьбы. Светильники имеют рым-болт или по требованию крюк для подвешивания.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Соответствие стандартам:

ГОСТ 14254-2015, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ IEC 60079-31-2013, ТР ТС 004/2011, ТР ТС 012/2011, ТР ТС 020/2011

Сертификаты:

Маркировка взрывозащиты:

Для светильников со светодиодной матрицей:

1Ex db op is IIC Т6…T5 Gb

Ex tb op is IIIC T52°…T95°С Db

Для светильников с лампами:

1Ex db IIC Т6…T3 Gb

Ex tb IIIC T57°…T149°С Db

Маркировка рудничного оборудования:

Светодиодные рудничные светильники СГР01-М…С в корпусе из малоуглеродистой стали.
Светильники рудничные СГР01-М… для различных типов ламп с цоколем Е27, в корпусе из малоуглеродистой стали
РН1/РН2

Защита:

IP66

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Невзрывоопасная зона наземных строений и открытых площадок;
Объекты, поднадзорные РМРС

Сертификаты соответствия и разрешения:

Технические данные:

Температура окружающей среды, °С:

-60…+60

Номинальное напряжение блока питания, В:

~220

Номинальное напряжение питания светильника, В:

⎓12, ~12

Патрон:

E27

Электрическая схема:

Прямое подключение к клеммам L, N, PЕ сечением 4 мм². Напряжение питания 12 В. (по требованию разъем 12 В или комплект разъем+блок питания 220 В / 12 В)

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, фрикционно искробезопасный. Колпак - огнестойкое ударопрочное стекло.

КЦТ, К:

5000 (для СГР01-...С)
4000 (для СГР01-...С с опцией /160)

Сечение кабеля:

2,5 мм² или 4 мм²

Класс защиты от поражения электрическим током:

I / III (для питания до 42 В)

Масса одного светильника без учета кабеля, кг:

2,1

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Модели STP

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Чертеж взрывозащищенного светильника переносного СГР01

БЛОК ПИТАНИЯ 220 В/12 В

Чертеж взрывозащищенного стационарного блока питания 220 В/12 В

БЛОКА ПИТАНИЯ 220 В/12 В С ОДНИМ РАЗЪЕМОМ

Взрывозащищенные светильники СГР01

Модель

Мощность лампы или световой поток

Ex-маркировка

Тип лампы

СГР01-75Н

20-75 Вт

Газ-Пыль

Лампа накаливания общего назначения

Подробнее

Номинальное напряжение, В (диапазонрабочих напряжений, В)

⎓12 (12…24DC)

Патрон

Е27

Тип лампы

Лампа накаливания общего назначения

Масса, кг

2,85

Ex-маркировка и температура среды

Газ

1Ex db IIC Т4 Gb
1Ex db IIC Т5 Gb
1Ex db IIC Т6 Gb

-60…+60
-60…+50
-60…+40

Пыль

Ex tb IIIC T102°С Db
Ex tb IIIC T92°С Db
Ex tb IIIC T82°С Db

-60…+60
-60…+50
-60…+40

СГР01-15ЛК

2-25 Вт

Газ-Пыль

Лампа люминесцентная компактная

Подробнее

Номинальное напряжение, В (диапазонрабочих напряжений, В)

⎓12 (12…24 DC)

Патрон

Е27

Тип лампы

Лампа люминесцентная компактная

Масса, кг

2,85

Ex-маркировка и температура среды

Газ

1Ex db IIC Т6 Gb

-60…+50

Пыль

Ex tb IIIC T80°С Db
Ex tb IIIC T70°С Db

-60…+50
-60…+40

СГР01-15С

2-15 Вт

Газ-Пыль

Лампа светодиодная

Подробнее

Номинальное напряжение, В (диапазонрабочих напряжений, В)

⎓12 (12…24 DC)

Патрон

Е27

Тип лампы

Лампа светодиодная

Масса, кг

2,85

Ex-маркировка и температура среды

Газ

1Ex db IIC Т6 Gb

-60…+60

Пыль

Ex tb IIIC T79°С Db
Ex tb IIIC T69°С Db
Ex tb IIIC T64°С Db
Ex tb IIIC T59°С Db

-60…+60
-60…+50
-60…+45
-60…+40

СГР01-1240С

1240 лм

Газ-Пыль

Светодиодная матрица

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

12…36 АС (1,5…0,6);
10…36 DC (0,75…0,3);

Тип источника света

Светодиодная матрица

Масса, кг

2,85

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т6 Gb

-60…+60

Пыль

Ex tb IIIC T72°С Db
Ex tb IIIC T62°С Db
Ex tb IIIC T57°С Db
Ex tb IIIC T52°С Db

-60…+60
-60…+50
-60…+45
-60…+40

СГР01-2480С

2480 лм

Газ-Пыль

Светодиодная матрица

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

12…36 АС (1,5…0,6);
10…36 DC (3…1,2);

Тип источника света

Светодиодная матрица

Масса, кг

2,85

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т6 Gb

-60…+60

Пыль

Ex tb IIIC T78°С Db
Ex tb IIIC T68°С Db
Ex tb IIIC T63°С Db
Ex tb IIIC T58°С Db

-60…+60
-60…+50
-60…+45
-60…+40

СГР01-3720С

3720 лм

Газ-Пыль

Светодиодная матрица

Подробнее

Диапазон рабочих напряжений, В (потребляемый ток, А)

12…36 АС (4,4…1,8);
10…36 DC (2,2…0,9);

Тип источника света

Светодиодная матрица

Масса, кг

2,85

Ex-маркировка и температура среды

Газ

1Ex db op is IIC Т5 Gb
1Ex db op is IIC Т6 Gb

-60…+60
-60…+50

Пыль

Ex tb IIIC T86°С Db
Ex tb IIIC T76°С Db
Ex tb IIIC T71°С Db
Ex tb IIIC T66°С Db

-60…+60
-60…+50
-60…+45
-60…+40

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Невзрывозащищенное исполнение

/ПРОМ

Сейсмостойкое исполнение

/МШК-64

Морское исполнение

/МОРЕ

Комплект: блок питания 220В/12В с разъемом и вилкой

/БП

Крюк для крепления

/КРЮК

Исполнение для эксплуатации на ОИАЭ

/МАЛАЯ ТЕЧЬ

Взрывозащищенная вилка типа ВГМ

/ВГМ

Лампа в комплекте

/ЛАМПА

Консервация

/КОНСЕРВАЦИЯ

Угол раскрытия светового потока до 160°

/160

Рудничное нормальное исполнение

/РН

ФОРМИРОВАНИЕ ЗАКАЗА

ПЕРЕНОСНОГО СВЕТИЛЬНИКА

СГР01	-	Х	Х	-	Х	/	Х	/КХХ /Х	– ТУ 27.40.39-028-72453807-2017

									Тип устройства
									Мощность лампы
									Тип лампы: Лампа общего накала - Н; Люминесцентная компактная со спиралевидным типом колбы - ЛК; Светодиодная лампа - С; Светодиодная матрица - С
									Напряжение питания, В: 12DC, 12AC;
									Количество светильников: 1, 2, 3;
									Опции, аксессуары, исполнения, где: /КХХ - длина кабеля в метрах (обязательно) /X - другие опции, аксессуары и исполнения

ПРИМЕР ЗАКАЗА: СГР01-2480С-12DC/1/К40/КРЮК-ТУ 27.40.39-028-72453807-2017

СТАЦИОНАРНОГО БЛОКА ПИТАНИЯ

ШГВА-БП-СГР01	-	Х	-	Х	-	Х	/	Х	– ТУ 27.12.31-048-72453807-2017

									Тип устройства
									Количество разъемов: 1; 2; 3
									Напряжение питания, В: 12DC, 12AC;
									Типоразмер кабельного ввода
									Опции, аксессуары и исполнения

ПРИМЕР ЗАКАЗА: ШГВА-БП-СГР01-3-12DC-КОВ1Н-ТУ 27.12.31-048-72453807-2017
ПРИМЕР ЗАКАЗА: ШГВА-БП-СГР01-1-12DC-КОВ1Н-ТУ 27.12.31-048-72453807-2017

Дополнительная информация:

**Таблица выбора минимального сечения питающего кабеля. Напряжение питания 12 В**
Напряжение питания 12 В		Длина кабеля, м
Напряжение питания 12 В		5	10	15	20	25	30	35	40	45	50	55	60
Мощность источника света, Вт:	10	1,0	1,0	1,0	1,0	1,0	1,0	1,5	1,5	1,5	1,5	2,5,	2,5
	20	1,0	1,0	1,0	1,5	1,5	2,5	2,5	2,5	4,0	4,0	4,0	4,0
	40	1,0	1,5	2,5	2,5	4,0	4,0	6,0	6,0	6,0	6,0
	60	1,0	2,5	4,0	4,0	6,0	6,0
	100	1,5	4,0	6,0	6,0
	150	2,5	6,0
	200	4,0	6,0

**Таблица выбора минимального сечения питающего кабеля. Напряжение питания 24 В**
Напряжение питания 24 В		Длина кабеля, м
Напряжение питания 24 В		5	10	15	20	25	30	35	40	45	50	55	60
Мощность источника света, Вт:	10	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
	20	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
	40	1,0	1,0	1,0	1,0	1,0	1,0	1,5	1,5	1,5	1,5	2,5	2,5
	60	1,0	1,0	1,0	1,0	1,5	1,5	2,5	2,5	2,5	2,5	2,5	4,0
	100	1,0	1,0	1,5	1,5	2,5	2,5	4,0	4,0	4,0	4,0	6,0	6,0
	150	1,0	1,5	2,5	2,5	4,0	4,0	4,0	6,0	6,0	6,0
	200	1,0	1,5	2,5	4,0	4,0	6,0	6,0

**Таблица выбора кабельного ввода в зависимости от сечения и типа питающего кабеля**
Тип применяемого кабеля	Наружный диаметр кабеля	Тип кабельного ввода
КГ 3х1,0	9,1	КНВ1
КГ 3х1,5	10,1	КНВ1
КГ 3х2,5	12	КНВ2
КГ 3х4	14,5	КНВ2
КГ 3х6	16,6	КНВ2
