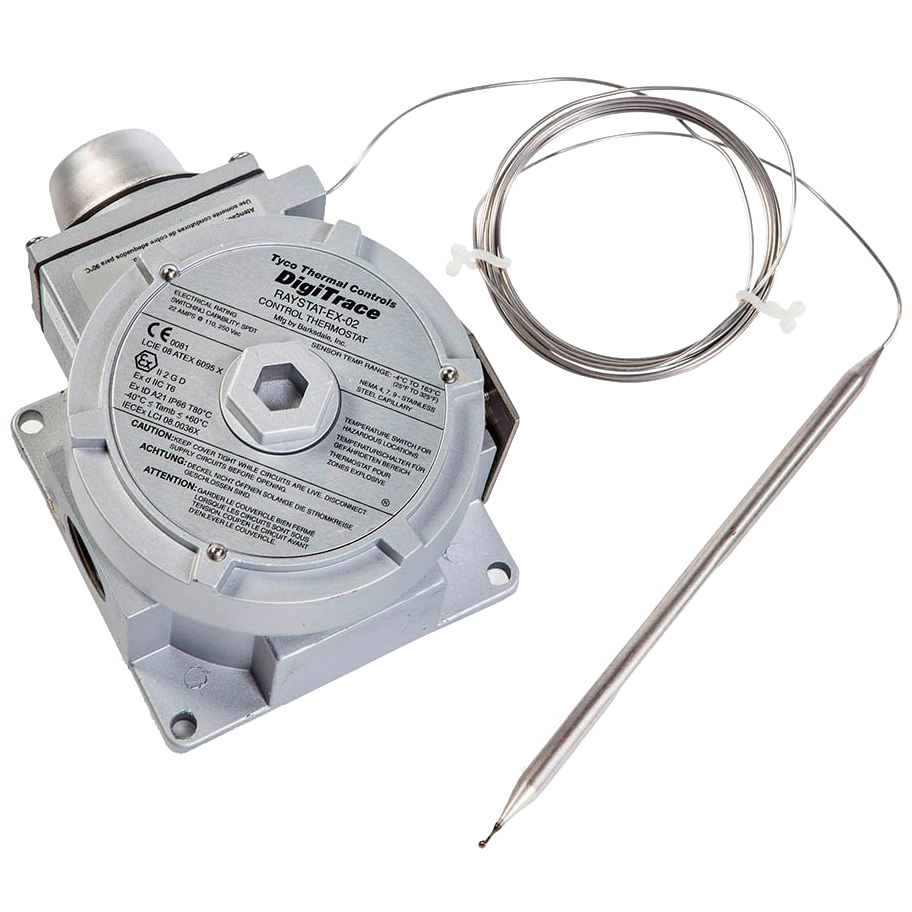

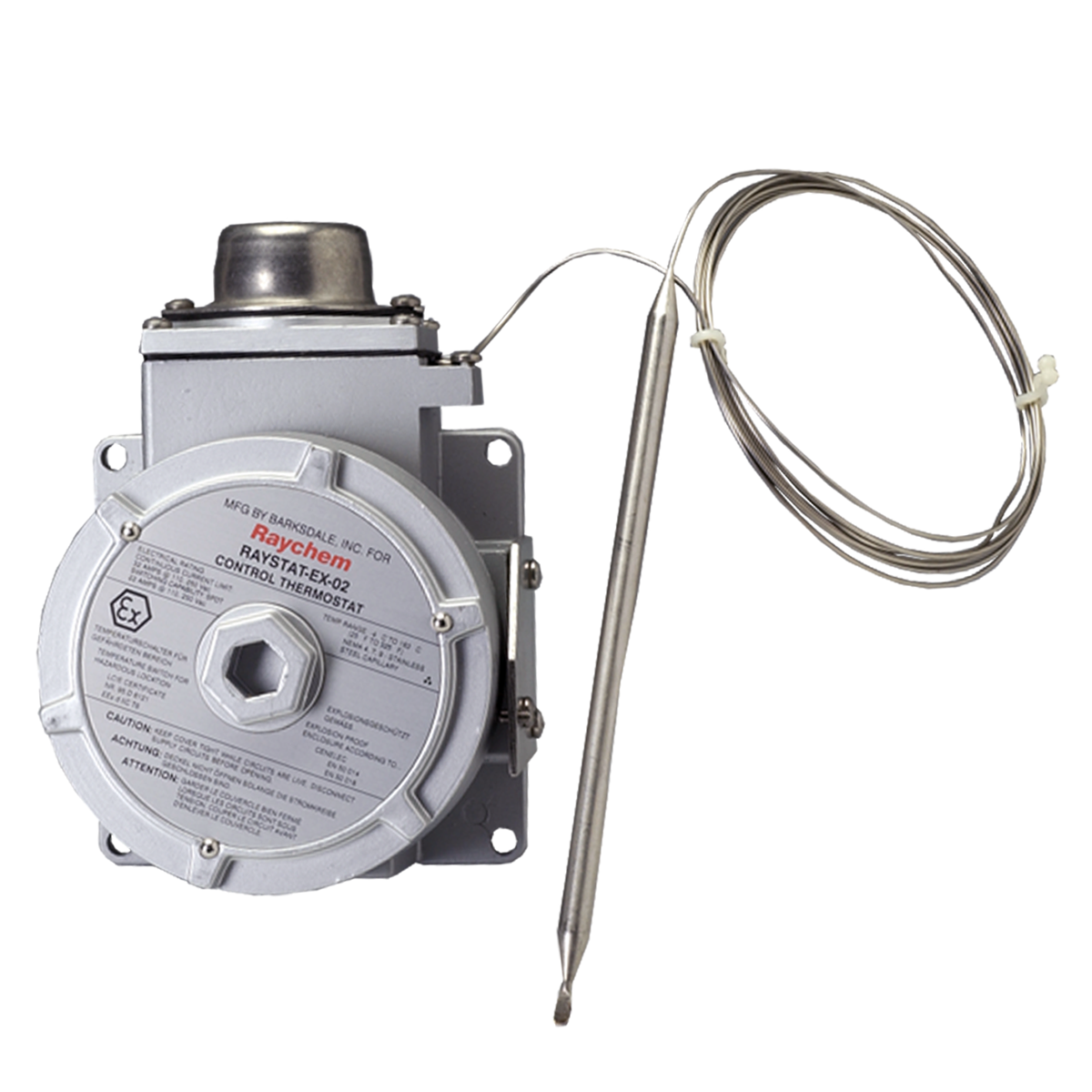

RAYSTAT EX-02 (EEx d II C) термостат для греющих кабелей
RAYSTAT EX-02 (EEx d II C) предназначен для регулирования электрообогрева с использованием кабелей Raychem BTV, QTVR, KTV, VPL и XTV по температуре обогреваемой поверхности во взрывоопасных зонах.
Установка интервала рабочих температур (от -4 до +163°С) производится вне взрывозащищенного корпуса с помощью круглой ручки со шкалой, защищенной прикрепленной болтами крышкой с уплотнением. Коммутируемый ток термостата — 22 А, однако предельный длительный ток для данного термостата составляет 32 А, что позволяет применять его с саморегулируемым греющим кабелем большей длины. Термостат оснащен однополюсным переключателем на два направления с сухими контактами. Для ввода кабеля предусмотрено одно резьбовое отверстие ¾» с нормальной трубной резьбой; для уплотнения ввода Raychem производит кабельные сальники для небронированных и бронированных силовых кабелей. Заполненный жидкостью термобаллон и трехметровая капиллярная трубка из нержавеющей стали позволяют устанавливать термостат на удалении от датчика. Термобаллон выдерживает температуры от -50°С до +215°С. Благодаря применению литого алюминиевого корпуса и фитингов из нержавеющей стали термостат имеет небольшую массу и его можно устанавливать на трубопроводе с помощью опорных кронштейнов Raychem или других конструкций.
Этот сертифицированный EEx d термостат предназначен для регулирования систем обогрева со всеми греющими кабелями nVent RAYCHEM BTV, QTVR, KTV, VPL и XTV по температуре обогреваемой поверхности во взрывоопасных зонах. Установка интервала рабочих температур (от –4 до +163°С) производится вне взрывозащищенного корпуса с помощью вращающейся ручки со шкалой, защищенной прикрепленной болтами крышкой с уплотнением. Коммутируемый ток термостата — 22 А. Термостат оснащен однополюсным переключателем на 2 направления с сухими контактами Для ввода кабеля предусмотрено одно резьбовое отверстие 3/4” с нормальной трубной резьбой.
Корпус RAYSTAT EX-02 (EEx d II C)
Корпус и крышка - Лакированная, из литого алюминия, с фитингами из нержавеющей стали и внутренним уплотнением крышки из нитрильного каучука
Степень защиты оболочки - IP 65 при установке с кабельными сальниками nVent RAYCHEM GL-33 или GL-34
Крепление крышки -Завинчивающаяся крышка, фиксируется запорным 2 мм винтом под ключ
Кабельный ввод - 1 х 3/4" (с нормальной трубной резьбой)
Допустимая температура окр. среды - –40…+60°С
Датчик температуры RAYSTAT EX-02 (EEx d II C)
Тип - Заполненный жидкостью термобаллон и капиллярная трубка
Размеры - Капиллярная трубка длиной 3 м, термобаллон 197 х 8 мм
Материал - Нержавеющая сталь (тип 55316)
Допустимая температура - –50...+215°C
Минимальный радиус изгиба - 15 мм для капиллярной трубки, ТЕРМОБАЛЛОН НЕ ИЗГИБАТЬ
Габаритные размеры RAYSTAT EX-02 (EEx d II C)
Переключатель:
Тип - Однополюсный на два направления с «сухими» контактами (SPDT)
Номинальные параметры - 22 А, 480 В переменного тока, на 100 000 циклов переключения
Параметры регулирования:
Диапазон уставки - – 4…+163°С
Повторяемость - ±1,7 K
Гистерезис - 5 K
Точность - ±4,5°С при температуре окружающей среды 21°С и температуре датчика 50°С
Способ изменения уставок - С помощью вращающейся ручки со шкалой
Подсоединительные клеммы:
Подвод питания 3 клеммы для жил сечением от 1 до 4 мм2
Внутреннее заземление Один болт для жил сечением от 1 до 4 мм2
Внешнее заземление Один болт и зажим для жил сечением от 1 до 4 мм2
Схема подключения и система управления термостата RAYSTAT EX-02 (EEx d II C)
Монтаж RAYSTAT EX-02 (EEx d II C)
Способ монтажа - Монтируется на трубу с помощью опорного кронштейна nVent RAYCHEM SB-100, SB-101, SB-110, SB-111, SB-125 или на плоскую поверхность с помощью 4 крепежных отверстий (М6) с расстоянием между центрами 101,5 х 101,5 ммОплата наличными
