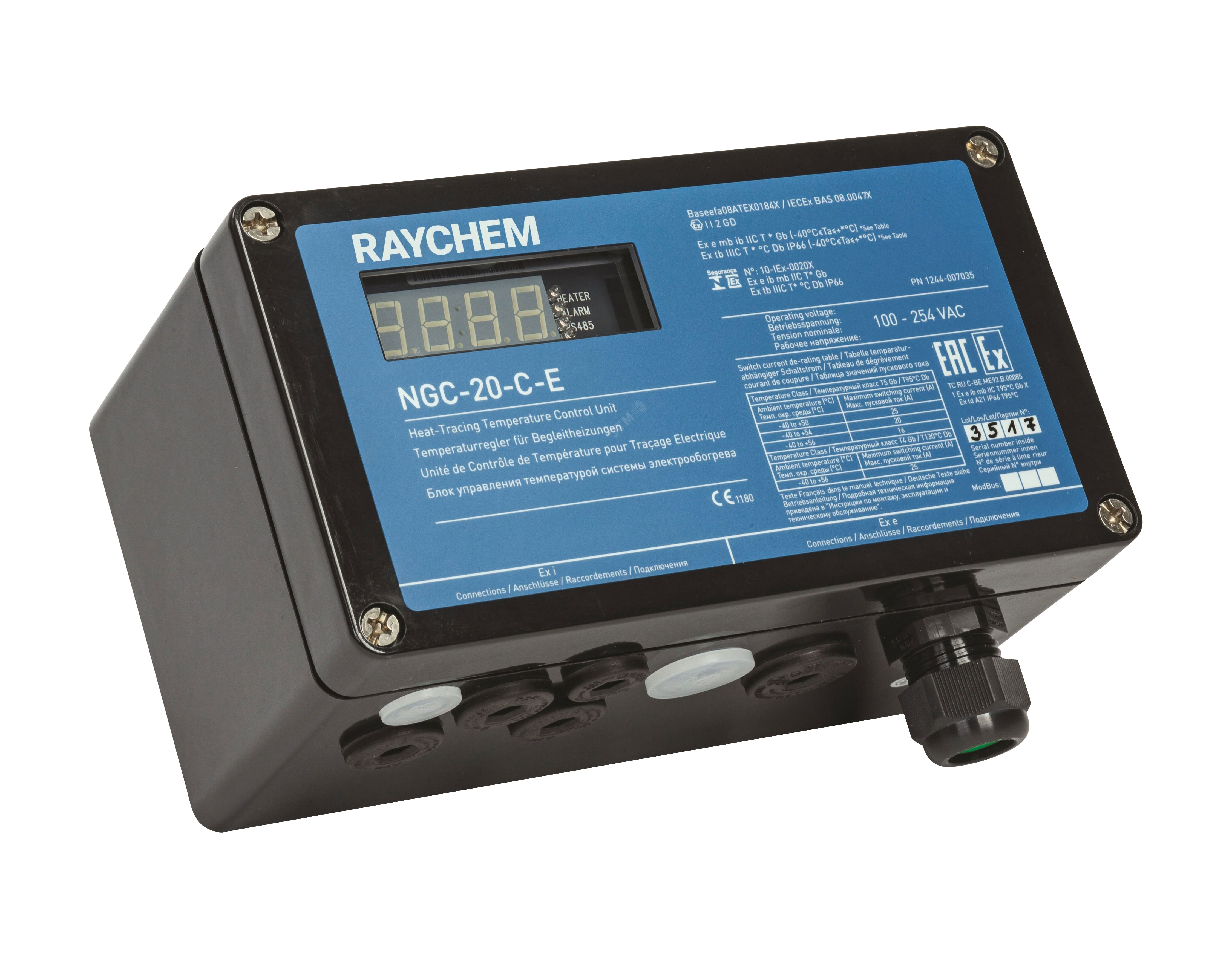

NGC-20-C-E термостат для греющих кабелей

RAYCHEM NGC-20 — электронный модуль управления электрообогревом, сочетающий преимущества централизованных и локальных систем управления. Он может использоваться для однофазных цепей обогрева с силой тока до 25 A и сертифицирован для применения во взрывоопасных зонах. Модуль NGC-20 обеспечивает точное управление температуры и также доступен в версии с интегрированным ограничителем температуры класса IEC 61508-SIL 2 (NGC-20-CL-E). Он измеряет температуры с помощью одного или двух датчиков температуры, подключенных к модулю. Ограничитель температуры имеет отдельный вход для подключения собственного датчика температуры.

УПРАВЛЕНИЕ, КОНТРОЛЬ И СИГНАЛИЗАЦИЯ NGC-20-C-E

Модуль управления NGC-20 предлагает несколько различных режимов регулирования, включая пропорциональное регулирование по температуре окружающего воздуха (PASC) для оптимального управления электрообогревом. Модуль NGC-20 может сигнализировать о высокой и низкой температуре, высокой и низкой силе тока, токе утечки на землю и напряжении. Величина тока утечки на землю для срабатывания сигнализации и предупреждения задается пользователем; срабатывание сигнализации может служить для предупреждения и отключения цепей. Модуль управления NGC-20 также имеет выход реле с «сухими» контактами для подключения внешнего устройства сигнализации.

АВТОМАТИЧЕСКАЯ ПРОВЕРКА СИСТЕМЫ ОБОГРЕВА NGC-20-C-E

Для проверки целостности системы обогрева модуль NGC-20 может быть настроен на периодическую проверку выключенных цепей обогрева на предмет неисправностей.
Это позволяет систематически информировать службы, занимающиеся обслуживанием системы, о состоянии системы обогрева и снизить продолжительность возможного неожиданного и обычно дорогостоящего простоя важных трубопроводов.

СЕТЕВЫЕ ПОДКЛЮЧЕНИЯ NGC-20-C-E

Модуль управления NGC-20 оборудован интерфейсом nVent RAYCHEM RS-485, через который до 247 модулей NGC-20 может быть подключено к одному терминалу пользовательского интерфейса nVent RAYCHEM NGC‑UIT или к последовательному порту стандартного компьютера с установленной программой nVent RAYCHEM Supervisor. Модуль управления NGC-20 может также контролироваться и настраиваться с помощью ручного беспроводного устройства для настройки и контроля nVent RAYCHEM NGC-CMA 2. Это устройство выпускается как для нормальных, так и для взрывоопасных зон.

МОНТАЖ NGC-20-C-E

Модуль управления NGC-20 может быть установлен в непосредственной близости от цепей обогрева. Корпуса для NGC-20 производятся из высокопрочного стойкого к УФ-излучению стеклонаполненнного полиэфира, подходящего для монтажа как в помещениях, так и на открытых площадках. Один греющий кабель может быть напрямую подключен к модулю управления. Модули могут монтироваться непосредственно на обогреваемую поверхность с помощью соответствующих
опорных кронштейнов.

НАСТРОЙКА И ПУСКОНАЛАДКА NGC-20-C-E

Модуль управления NGC-20 можно конфигурировать и настраивать локально (без подключения к сети) с помощью ручного программирующего устройства (NGC-CMA 2) или из пункта управления с помощью терминала пользовательского интерфейса nVent RAYCHEM NGC-UIT, или с помощью программы Supervisor. После завершения программирования все настройки постоянно хранятся в энергонезависимой памяти модуля управления NGC-20, что позволяет избежать их потери при перебое питания или длительном отключении. Модуль управления NGC-20 допускает подключение силового и греющего кабеля непосредственно к нему.

ГАБАРИТНЫЕ РАЗМЕРЫ NGC-20-C-E

\

СХЕМА ПОДКЛЮЧЕНИЯ NGC-20-C-E
