ТР-Метео-02К метеостанция двухканальная

Метеостанция ТР-Метео-02К содержит два независимых канала управления и предназначена для оттаивания и предотвращения образования льда и снега на крышах, водостоках, площадках, ступенях, дорожках и т.д. К каждому каналу можно подключить свой датчик температуры, осадков и нагрузку.

Алгоритм работы метеостанции ТР-Метео-02К

Метеостанция включает подогрев датчика осадков/почвы, если значение датчика воздуха AS-10 находится между верхним и нижним заданными пределами температуры. При наличии влаги на пластине датчика осадков метеостанция включает реле. После высыхания влаги реле выключится через время, заданное регулятором «Таймер». При переводе регулятора «Таймер» в крайнее правое положение нагрузка будет включена принудительно (будет гореть индикатор «Нагрузка»).

• Модификация ТР-Метео-2КМ может управляться удаленно через интернет
• Содержит два встроенных блока питания 5 Вт 12 В для подогрева датчика осадков;

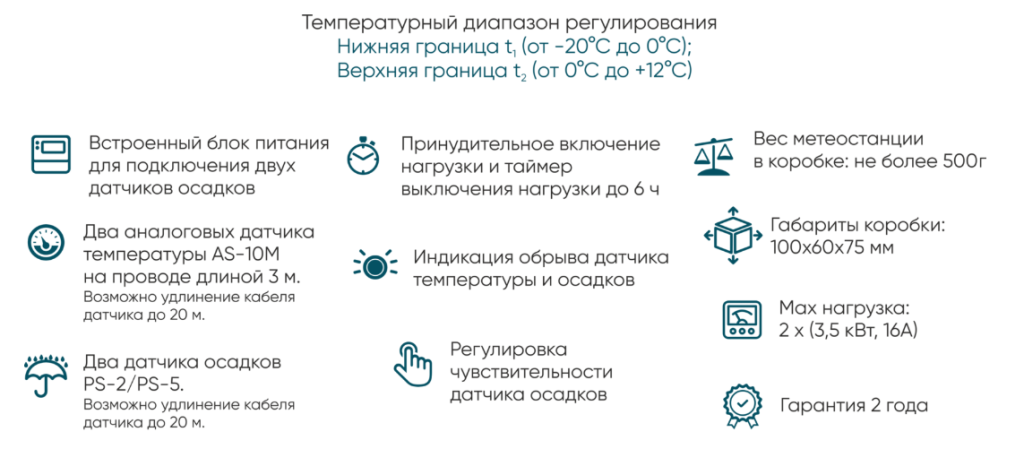

• Температурный диапазон регулирования температуры:
  от -20°С до 0°С (t_min);
  от 0°С до +10°С (t_max);
• Задержка выключения нагрузки от 1 до 6 часов после пропадания осадков на датчике;
• Ступенчатая регулировка чувствительности датчика осадков (перемычкой в нижней части метеостанции);
• Гарантия — 2 года;
• Комплектуется двумя аналоговыми датчиками температуры AS-10M на проводе длиной 3м в металлическом наконечнике;
• Комплектуется двумя датчиками осадков PS-2 или PS-5 с встроенным подогревом для оттайки осадков с проводом длиной 5 м. По заказу длина каждого провода может быть увеличена до 20 м;
• Сигнализация обрыва проводов датчика температуры (мигает индикатор нагрузки);
• Сигнализация обрыва проводов датчика осадков (индикатор подогрева датчика осадков мигает 1 раз в секунду);
• Сигнализация обрыва проводов подогрева датчика осадков (индикатор подогрева датчика осадков мигает 2 раза в секунду);
• Возможно подключение нагрузки к отдельной сети питания с любым (постоянным/переменным) напряжением от 5 до 230В (см. паспорт в вкладке "Документация");
• Диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;
• Максимальная долговременная нагрузка: 3,5 кВт. Подключение нагрузки мощностью свыше 3,5 кВт производится через контактор. Схема подключения приведена в вкладке "Документация";
• Максимальный ток нагрузки: 2х16 А;
• Потребляемая мощность без нагрузки: 0,3х2 В·А;
• Габаритные размеры метеостанции: не более 91 х 107 х 58 мм.

Характеристики температурного датчика AS-10 и AS-10M:

• В датчике AS-10 температурный сенсор закрыт пластиковым наконечником диаметром 6 мм;

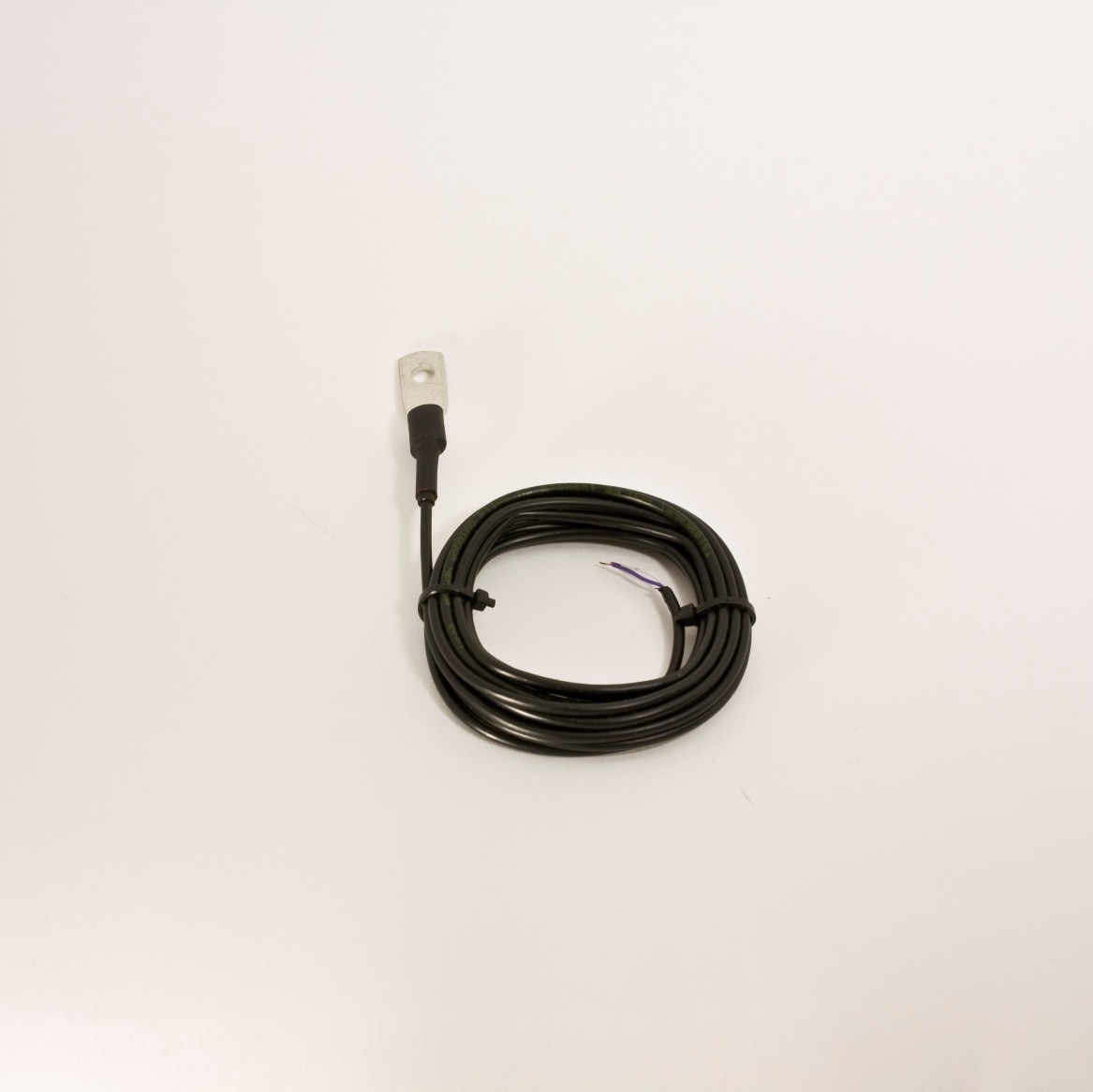

• В датчике AS-10M температурный сенсор закрыт металлическим кабельным наконечником диаметром 8 мм с отверстием для крепления;
• Длина провода датчика температуры - 3 м;
• Температурный диапазон работы от минус 20°С до плюс 55°С;
• Аналоговый температурный сенсор производства Vishay;
• Сопротивление 10 кОм при 25°С. β = 3900.

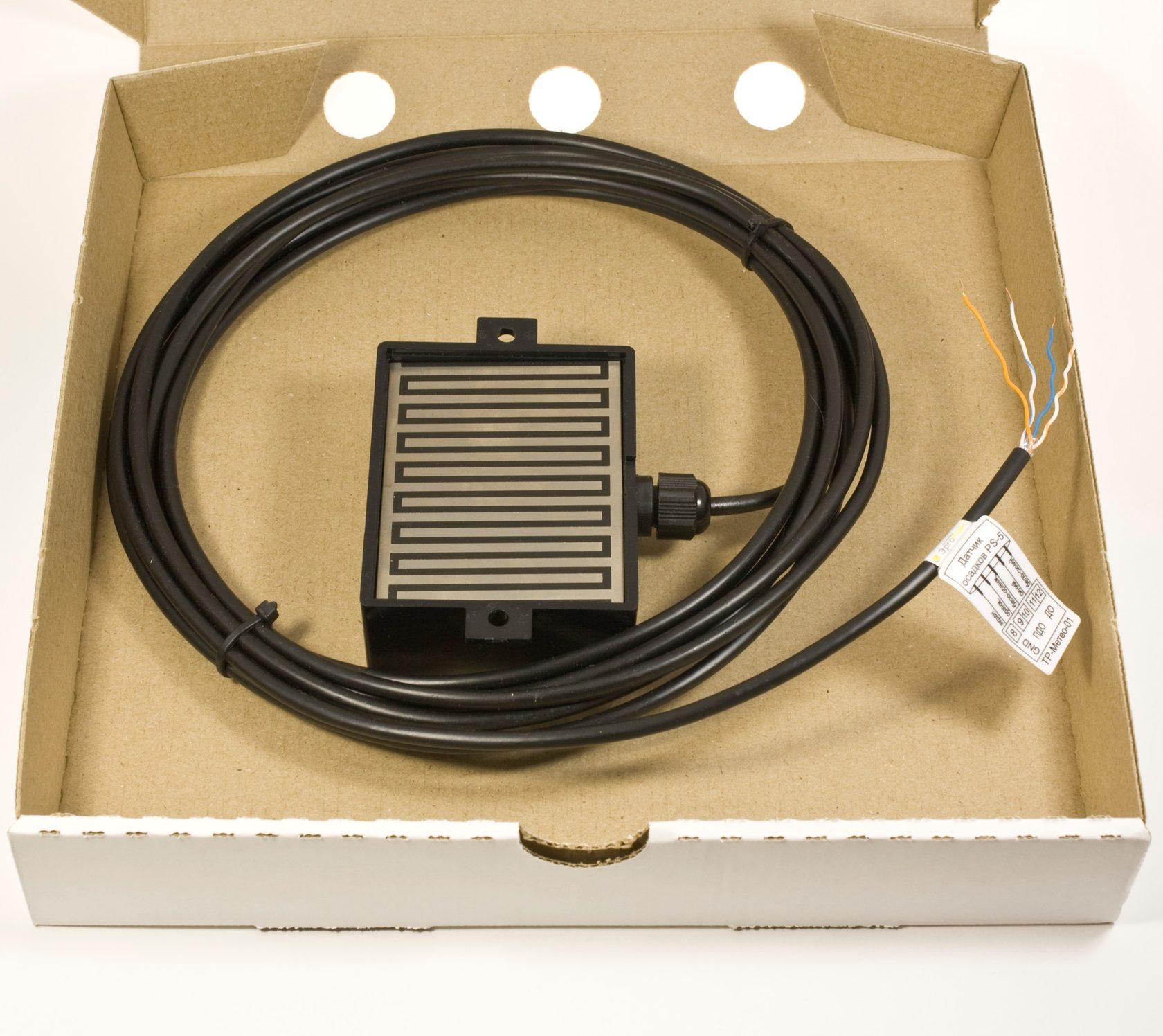

Характеристики датчика осадков PS-2 и PS-5:

• Встроенный блок подогрева пластины, детектирующей осадки:
  - в PS-2 2 шт. керамических резистора 75 Ом 5 Вт, включенных параллельно;
  - в PS-5 3 шт. керамических резисторов 100 Ом, включенных параллельно;
• К пластине для детектирования осадков подключен параллельно резистор 2 МОм для детектирования наличия датчика осадков самой метеостанцией;
• Тип кабеля: FTP 2 пары CAT5E Cu для уличной прокладки 2х2х0,5 с экраном;
• Длина кабеля - 5 м. Длина кабеля может быть увеличена до 20 м любым экранированным кабелем 4х0,5;
• Гарантия — 2 года;
• Размеры датчика без учета кабельного ввода и кабеля:
  PS-2: не более 114 х 36 х 27 мм;
  PS-5: не более 106 х 68 х 33 мм;
• Степень защиты: IP68.
