САУ-У2 контроллер для управления насосами с RS-485 и USB
Контроллер САУ-У2 предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различных резервуарах, емкостях, контейнерах и т. п., а также управления насосами.
Прибор обеспечивает контроль значения уровня рабочей среды или ее состояния (давления, температуры и/или других параметров) – до четырех параметров одновременно, с использованием четырех независимых каналов контроля и широкого спектра датчиков (сухой контакт, кондуктометрические датчики, датчики с токовым выходом).
Прибор может управлять работой исполнительных механизмов (насосами, электромагнитными клапанами и т. п.) – до трех одновременно.
САУ-У2 имеет 12 встроенных алгоритмов, что дает возможность выбрать логику работы под свою задачу.
САУ-У2 является продолжением линейки САУ и по своим техническим возможностям способен заменить приборы предыдущего поколения – САУ-М6, САУ-М7Е и др.
Преимущества
Простая настройка с лицевой панели
Более простая настройка прибора с лицевой панели по сравнению с предыдущими модификациями.
Удобная настройка через USB Type-C
Конфигурация прибора в Owen Configurator при подключении по USB или через интерфейс RS-485.
Контроль до четырех уровней
Контроль значений уровней рабочей среды или ее состояния – до четырех параметров одновременно.
12 встроенных алгоритмов работы
Выбор алгоритма под свою задачу.
Возможности
- Работа со всеми типами датчиков уровня ОВЕН
- Возможность инвертирования сигнала с датчиков
- Два варианта питания: 220 В переменного тока или 24 В постоянного тока
- Питание кондуктометрических датчиков переменным напряжением
- Сигнализация об аварийном состоянии системы
- Выбор исполнения корпуса: настенный, щитовой и DIN-реечный корпус.
| Общие сведения | |
| Диапазон переменного напряжения питания* | от 100 до 264 В (230 В – номинальное значение) |
| Частота питающей сети | от 47 до 63 Гц (50 Гц–номинальное значение) |
| Диапазон постоянного напряжения питания* | от 20 до 36 В (24 В – номинальное значение) |
| Потребляемая мощность, не более: | |
| - при номинальном напряжении питания переменного тока; | 12 ВА |
| - при номинальном напряжении питания постоянного тока | 9 Вт |
| Выходное напряжение встроенного источника питания 24 В | от 21,6 до 26,4 В |
| Максимальный суммарный ток нагрузки встроенного источника питания при подключении к нескольким входам прибора | 100 мА |
| Входы | |
| Типы подключаемых датчиков | кондуктометрические, сухой контакт, датчики с токовым выходом |
| Кондуктометрический вход | |
| Количество входов | 4 шт. |
| Диапазон измерения сопротивления | от 0 до 500 кОм |
| Основная приведенная погрешность к диапазону измерения сопротивления | ±5% |
| Напряжение возбуждения кондуктометрического датчика | 5 В |
| Время измерения одного канала, не более | 25 мс |
| Емкость электрода, не более | 10 нФ |
| Токовый вход | |
| Диапазон измерения тока | от 0 до 20 мА |
| Основная приведенная погрешность к диапазону измерения тока | ±0,5% |
| Максимальный входной ток, не более | 35 мА |
| Максимальное падение напряжения на входных клеммах | 2,5 В |
| Встроенный нагрузочный резистор | есть |
| Сопротивление нагрузочного резистора | 50 Ом |
| Выходы | |
| Количество релейных выходных каналов | 3 шт. (нормально-разомкнутые) |
| Номинальный ток нагрузки: | |
| –для цепи переменного тока | 5 А |
| –для цепи постоянного тока | 3 А |
| Номинальное напряжение нагрузки: | |
| –для цепи переменного тока (50 Гц,cosφ>0,95) | 230 В |
| –для цепи постоянного тока | 24 В |
| Максимальное напряжение нагрузки: | |
| –для цепи переменного тока (50 Гц,cosφ>0,95) | 250 В |
| –для цепи постоянного тока | 30 В |
| Дискретность установки порогов срабатывания реле | 1% |
| Интерфейсы | |
| RS-485 | |
| Протокол обмена данными | Modbus RTU |
| Скорости обмена данными | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Длина кабеля линии связи, не более | 1200 м |
| USB-Device | |
| Количество портов | 1 шт. |
| Стандарт USB / тип разъема | USB2.0 / Type-C |
| Длина кабеля, не более | 2 м |
| Протокол обмена данными (режим) | Modbus RTU (Slave) |
| Дисплей | |
| Тип дисплея (тип матрицы) | Графический (IPS LCD) |
| Тип подсветки | Cветодиодная |
| Количество отображаемых цветов | 65535 |
| Диагональ | 2,4“ |
| Рабочая зона дисплея | 49×36,7 мм |
| Разрешение | 320×240 пикселей |
| Яркость | 250 кд/м2 |
| Контрастность | 800:1 |
| Угол обзора слева/справа/сверху/снизу | 80/80/80/80° |
| Конструкция | |
| Степень защиты корпуса: | |
| – САУ-У2.Х.Н4 | IP54 |
| – САУ-У2.Х.Щ12 | IP54 (передняя панель) IP20 (с стороны клеммника) |
| – САУ-У2.Х.Д | IP20 |
| Масса в упаковке, не более | 1000 г |
| Эксплуатация | |
| Температура окружающего воздуха | -20…+50 °C |
| Средняя наработка на отказ, не менее | 50 000 ч |
| Средний (назначенный) срок службы, не менее | 12 лет |
| Время наработки на отказ подсветки дисплея, не менее | 50000 ч при температуре 25°C |
| Наименование | Описание | Цена |
| САУ-У2.24.Н4 | 14 945,00 ₽ | |

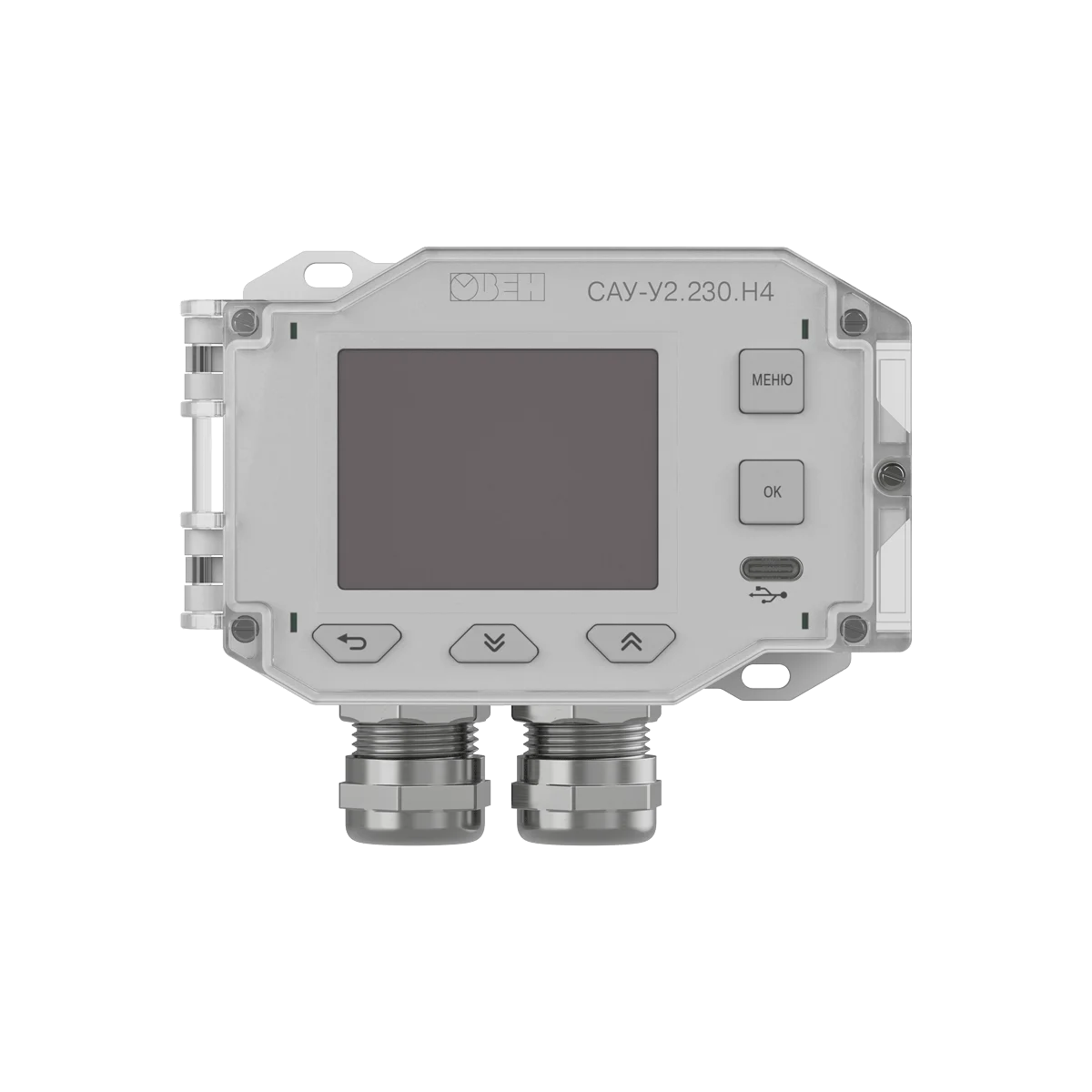

| САУ-У2.230.Н4 | 14 945,00 ₽ |
