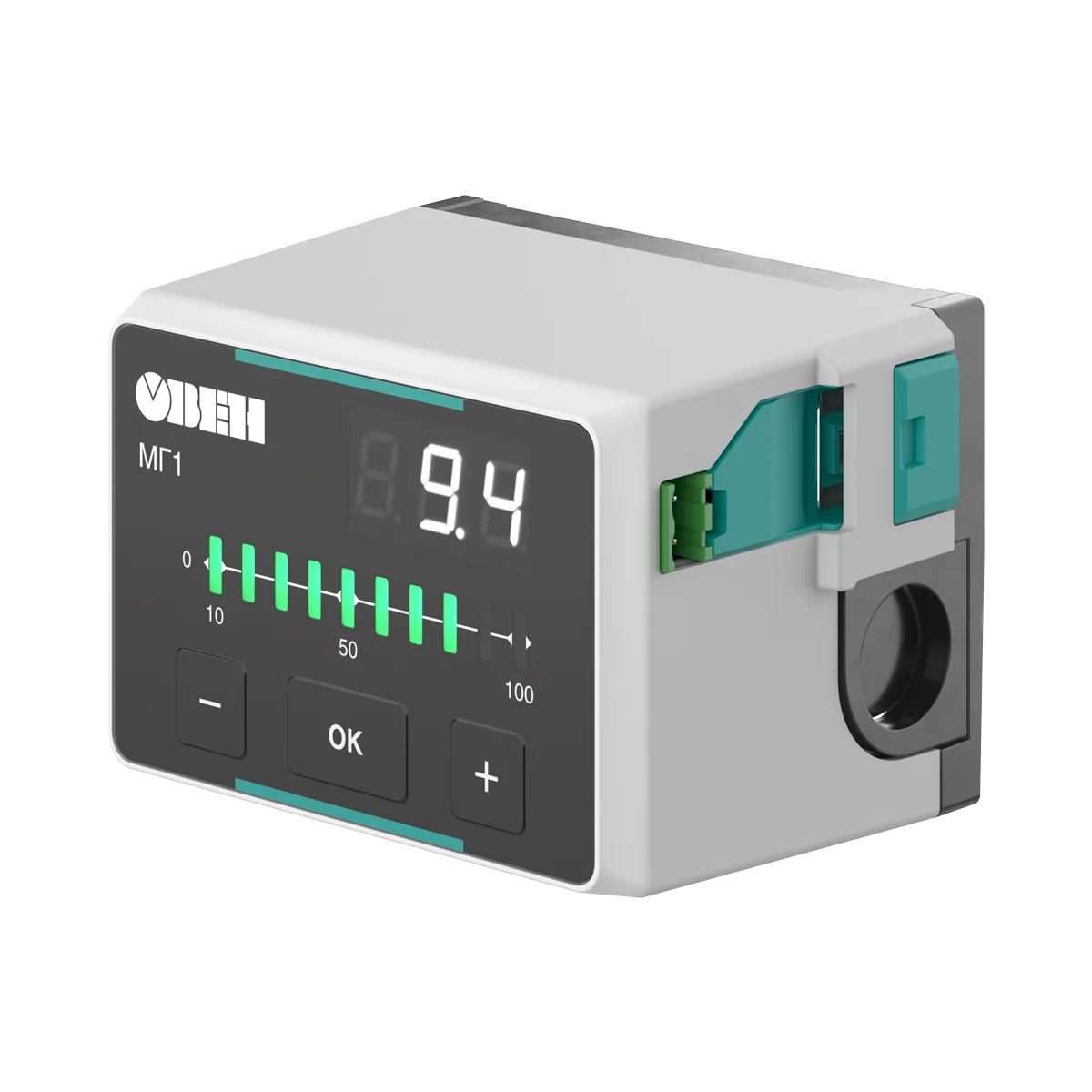

ОВЕН МГ1 топочный автомат горения
Топочный автомат горения МГ1 предназначен для автоматизации процесса розжига и контроля горения промышленных газовых наддувных и атмосферных горелок.
Технические характеристики ОВЕН МГ1 топочный автомат горения:
| Параметр | Характеристика |
| Питание контроллера | |
| Тип напряжения | Переменное VAC |
| Номинальное напряжение | 230 VAC |
| Допустимый диапазон напряжения | 90-265 VAC |
| Потребляемая мощность | Не более 12 ВА |
| Цепь питания | Легкосъемный предохранитель (5×20) на блок питания |
| Входы | |
| Тип входов | Дискретные, аналоговый |
| Период обновления значений всех входов | 100 мс (DI), < 10 мс (AI) |
| Аналоговый вход | |
| Количество аналоговых входов | 1 |
| Тип аналогового входа | Токовый |
| Диапазон измерения аналогового входа | 0…300 мкА |
| Дискретность аналогового входа | 0,1 мкА |
| Защиты | От перегрузок (30% от диапазона измерения), от КЗ, от переполюсовки, электростатики, от высоковольтных разрядов |
| Дискретные входы | |
| Количество дискретных входов | 3 |
| Тип напряжения питания дискретных входов | Переменное VAC |
| Допустимый диапазон напряжения входов | 90-260 VAC |
| Выходы | |
| Количество выходов | 5 |
| Тип выходов | Дискретные (тип - релейные) |
| Коммутационная способность | 5А при 230 VAC |
| Жизненный цикл | > 250 000 срабатываний |
| Дополнительно | Функциональное реле для перевода устройства в безопасное состояние |
| Корпус | |

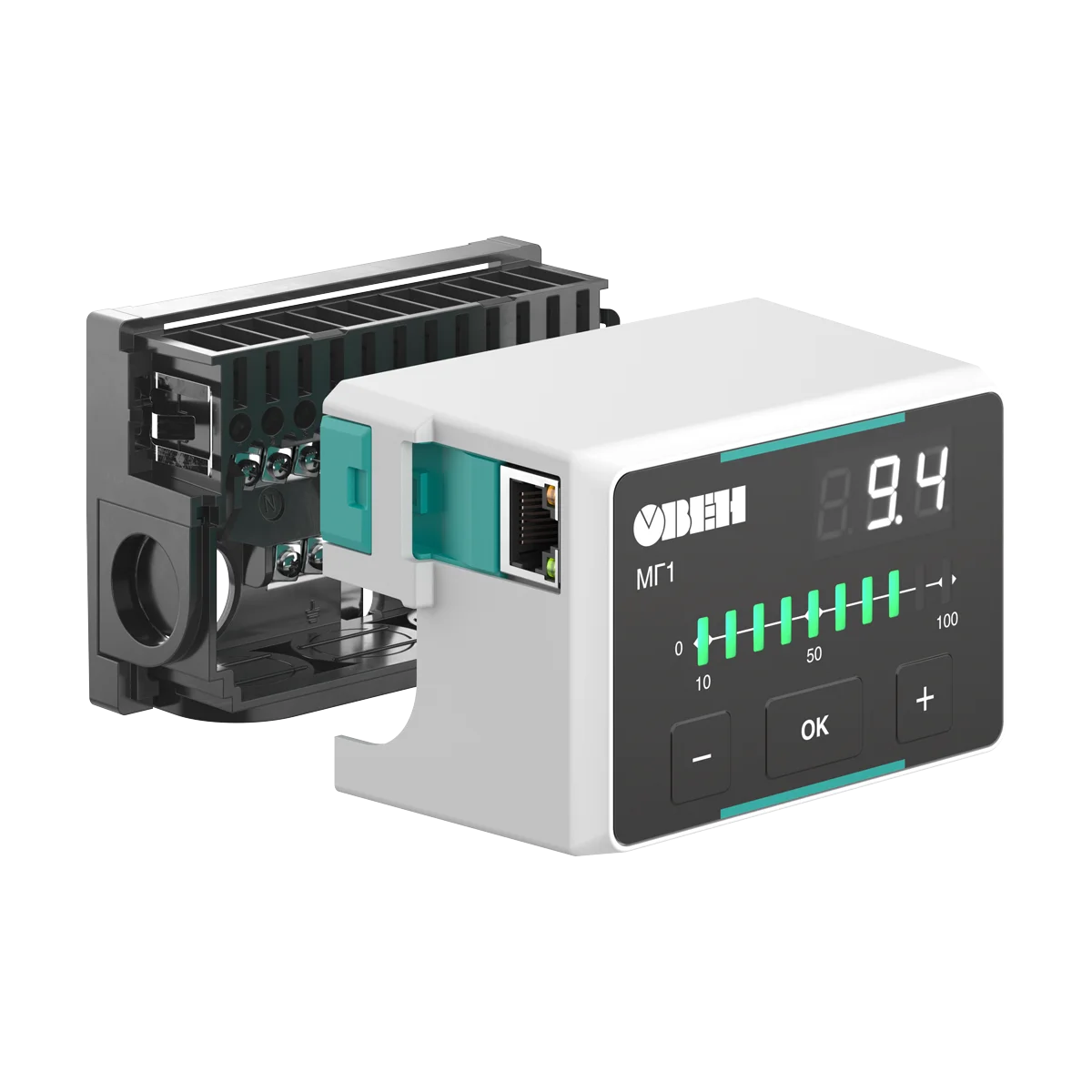

| Особенности | Устройство состоит из 2-х основных частей – блок управления и отдельно контактная площадка, крепление на защелках |
| Размеры корпуса прибора |
|
| Размеры контактной площадки |
|
| Степень защиты | IP40 |
| Разъемы | Ножевые |
| Индикация и управление | |

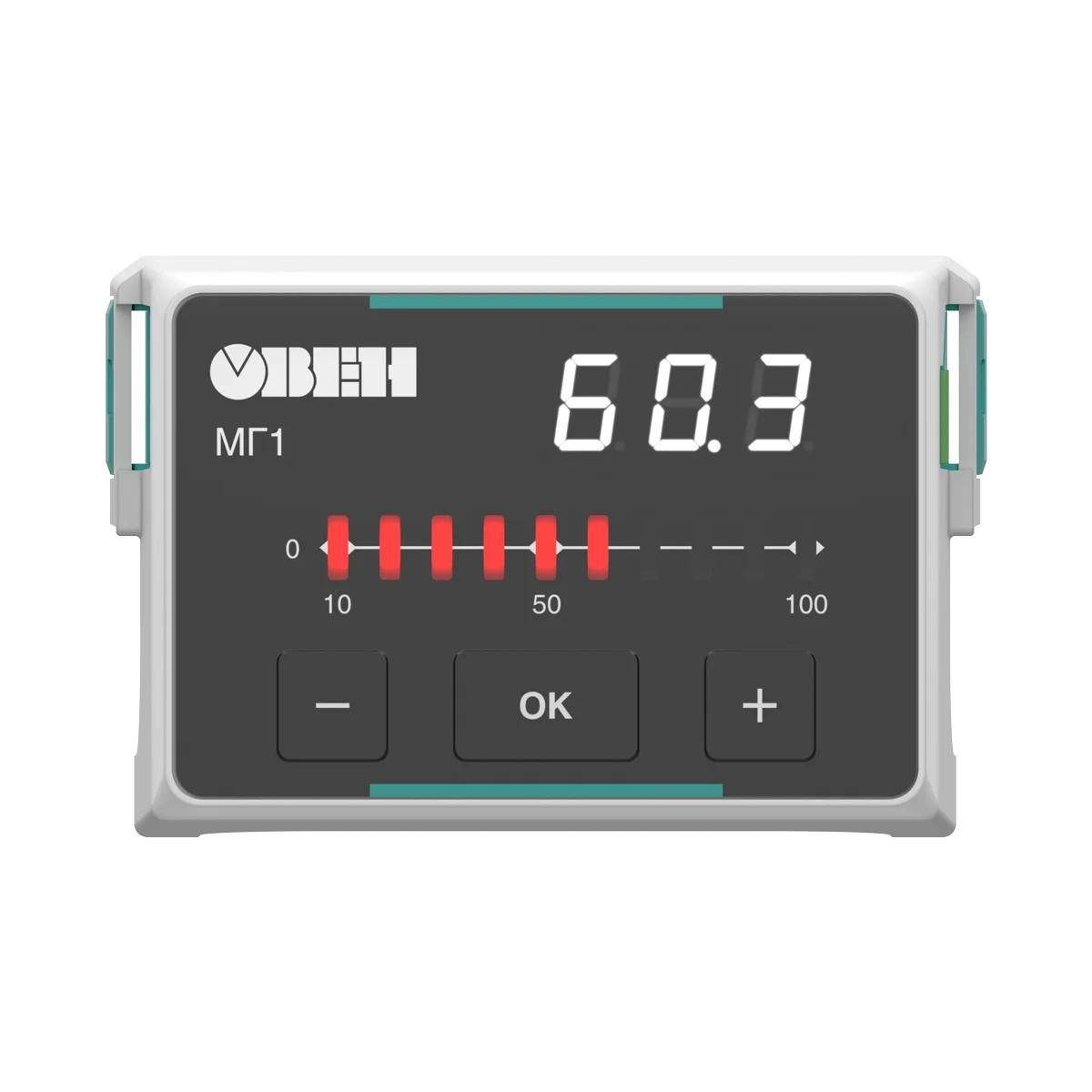

| Индикатор | Трехразрядный семисегментный белый |

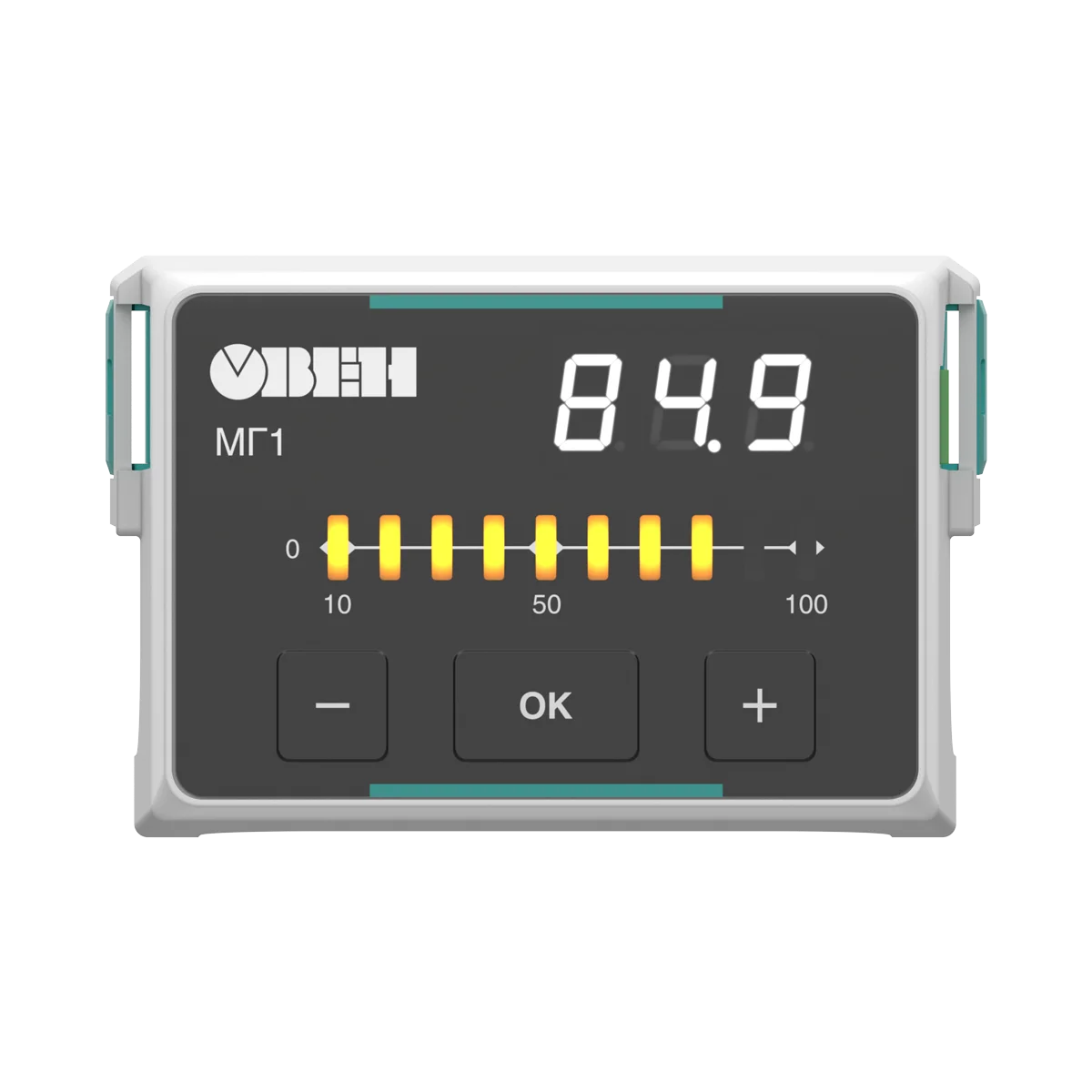

| Индикация аналогового входа | 10-позиционная трехцветная светодиодная линейка |
| Кнопки | 3 шт.:«+», «-», «ОК» |
| Интерфейсы и настройка | |
| RS-485 (Slave) – поумолчанию | MB-RTU, на съемных клеммах |
| USB 2.0 – поумолчанию | Type-C, ОВЕН |
| Ethernet – опционально (замена RS-485) | MB-TCP, разъем встроен в корпус |
| Защита паролем | Настройка через ОВЕН Конфигуратор защищена паролем |
| Условия эксплуатации | |
| Температурная устойчивость | До 60 °C |
Назначение контактов клеммника
| № клеммы | Функция | Обозначение | Состояние | Расшифровка |
| 1 | AI | FSV | Пламя есть: выше порога включения Пламени нет: ниже порога отключения Пламя неустойчивое: ниже порога сигнализации | Датчик пламени |
| 2 | питание | N | Питание нейтраль | |
| 3 | DO | М | 0: Двигатель выключен 1: Двигатель включен | Двигатель вентилятора воздуха |
| 4 | DO | V1 | 0: Клапан без питания (закрыт) 1: Клапан запитан (открыт) | Первая ступень |
| 5 | DO | V2 | 0: Клапан без питания (закрыт) 1: Клапан запитан (открыт) | Вторая ступень |
| 6 | DI | PS1 | 0: Давление есть 1: Давления нет | НЗ контакт датчика давления. Только для наддувной горелки |
| CPI | 0: Цепь безопасности разорвана 1: Цепь безопасности замкнута | Цепи безопасности. Только для атмосферной двухступенчатой горелки | ||
| Не контролируется | Для конфигурации с атмосферной одноступенчатой горелкой контроль отсутствует | |||
| 7 | DO | Z | 0: Трансформатор зажигания в состоянии покоя 1: Трансформатор зажигания активирован | Трансформатор зажигания |
| 8 | DI | EK | 0: Кнопка отжата 1: Кнопка нажата | Кнопка дистанционного сброса блокировки |
| 9 | DO | SA | 0: Задвижка закрывается и остается закрытой 1: Задвижка открывается и остаётся открытой | Привод задвижки |
| ZV | 0: Клапан без питания (закрыт) 1: Клапан запитан (открыт) | Клапан запальника | ||
| 10 | DO | HL | 0: Аварийной сигнализации нет 1: Аварийная сигнализация активирована | Аварийная сигнализация |
| 11 | DI | PS2 | 0: Давление есть 1: Давления нет | НО контакт датчика давления |
| 12 | питание | L | Питание фаза |
Схема подключения
