Кабель СегментКИ-485 для промышленного интерфейса групповой прокладки исполнения нг(А)-LS
Кабель для промышленного интерфейса RS-485 производства завода Сегмент Энерго по ТУ 27.32.13-006-37572599-2018.
Кабель симметричный, экранированный и с низким дымо- и газовыделением продуктов горения.
Кабель исполнения нг(А)-LS имеет сертификат соответствия на требования к пожарной безопасности и допущен к групповой прокладке категории А.
Назначение
- Для групповой прокладки.
- Для систем, работающих по стандарту RS-485.
- Для управления технологическим процессом.
- Климатическое исполнение УХЛ, категории размещения 2-4 по ГОСТ 15150 для прокладки внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
- Для подключения систем «умный дом».
Однопарный кабель подходит для подключения по RS приборов ТРМ, ТХ, СИ, СВ, датчика ДТС125М.RS и т.п..
Двухпарный кабель подходит для подключения по RS любых приборов и датчиков, где необходимо одну пару задействовать на канал RS, а вторую на питание устройства.
Трёхпарный кабель подходит для подключения датчиков влажности ПВТ100, датчиков газа ПКГ100 и т.п..
Технические характеристики
| Характеристика | Значение |
| Минимальный срок службы | 30 лет |
| Гарантийный срок эксплуатации | 6,5 лет с даты ввода в эксплуатацию |
| Температура эксплуатации | −50…+70 °С |
| Температура монтажа | −15…+50 °С |
| Минимальный радиус изгиба | 7 D, где D — наружный диаметр кабеля |
Электрические параметры
| Параметр | Значение |
| Номинальный диаметр токопроводящей жилы | 0,6 мм |
| Сечение токопроводящей жилы | 0,283 мм² |
| Сопротивление жилы постоянному току на длине 1 км при 20 °С | ≤ 100 Ом/км |
| Электрическое сопротивление изоляции постоянному току на длине 1 км при температуре 20 °С | ≥ 100 МОм |
| Электрическая емкость пары на длине 1 км при частоте 0,8 – 1 кГц | ≤ 56 нФ |
| Волновое сопротивление в диапазоне частоты 1 МГц | 120±20 Ом |
| Электрическая ёмкость между одним проводником и другими проводниками, соединенными с экраном при частоте 1кГц | ≤ 75 нФ/км |
| Коэффициент затухания, пересчитанный на температуру 20 °С и длину 100 м при частоте 1МГц | ≤ 2,6 дБ |
Модификации
| Конструктивное | Модель | Описание | Температура эксплуатации | Внешний диаметр |
|
|
Кабель СегментКИ-485-ЭВнг(А)-LS 1×2×0,6 300 В | Сегмент – торговая марка К – кабель И – для систем сигнализации 485 – стандарта RS-485 Э – общий экран В – оболочка из ПВХ нг – пониженной пожароопасности LS – с низким дымо- газовыделением Скрутка Парная (N×2×0,6), где: N – количество пар 2 – жил в паре 0,6 – диаметр жилы мм (0,283 – сечение жилы мм²) На номинальное напряжение 300 В | -50…+70 °С | 6,21 мм |
|

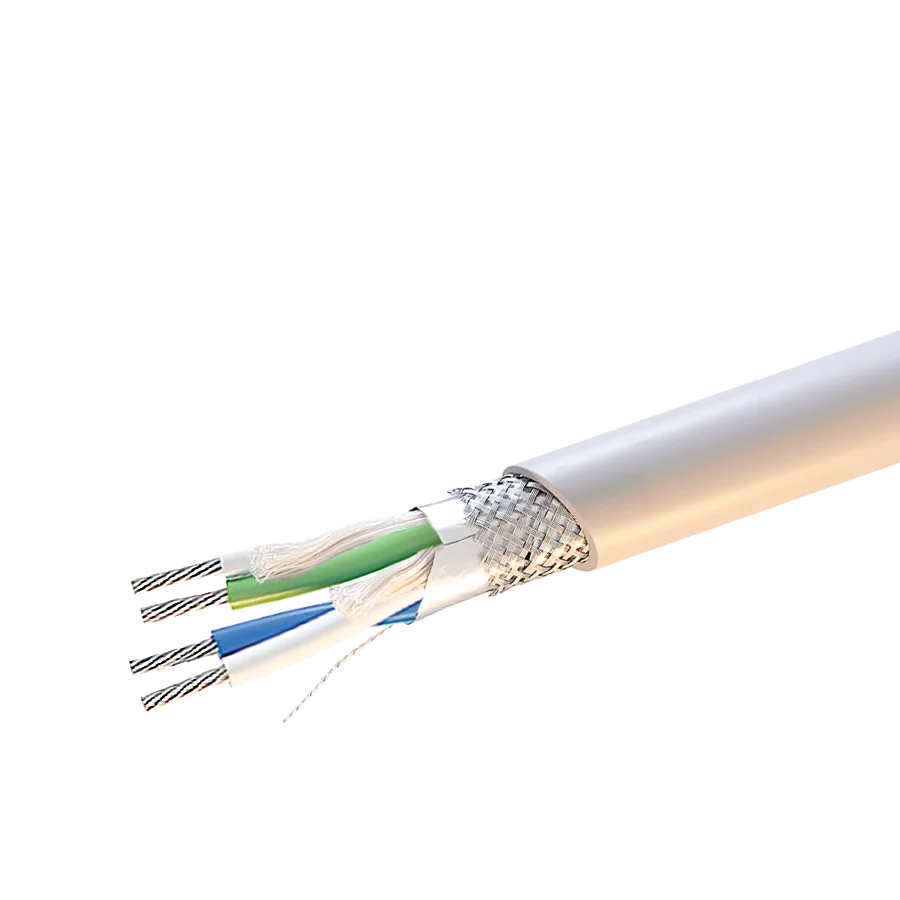

Кабель СегментКИ-485-ЭВнг(А)-LS 2×2×0,6 300 В | 7,47 мм | |||
|

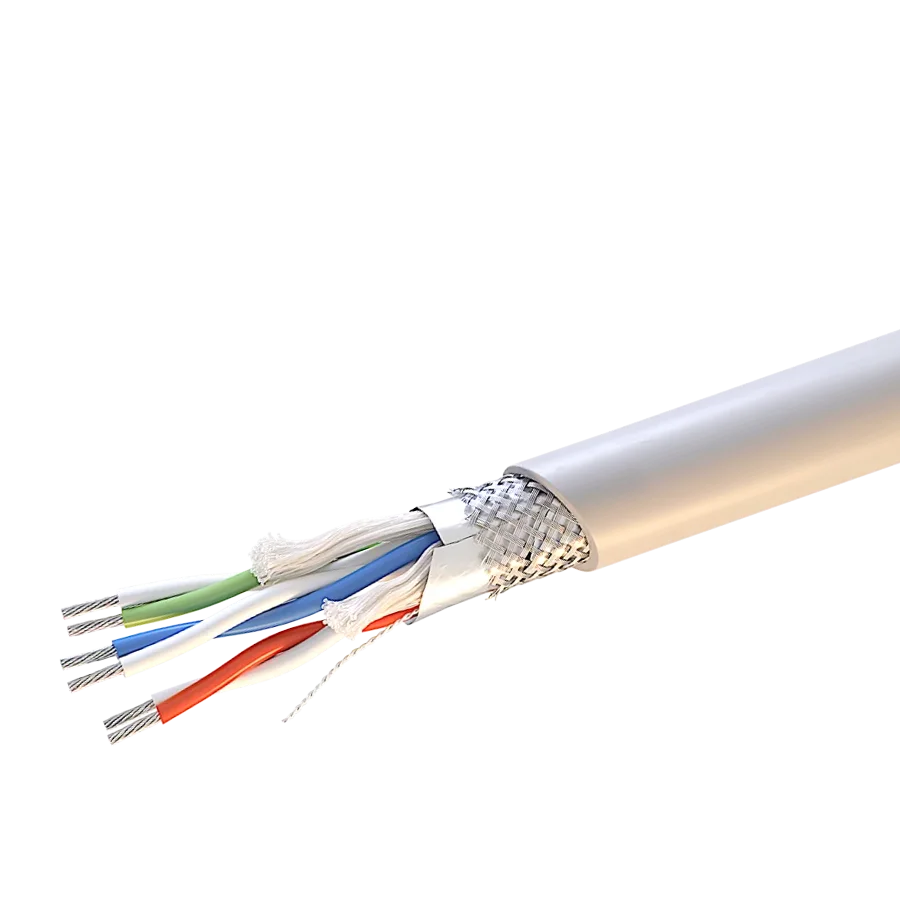

Кабель СегментКИ-485-ЭВнг(А)-LS 3×2×0,6 300 В | 7,89 мм |
| Наименование | Описание | Цена |
| КАБЕЛЬ СЕГМЕНТКИ-485-ЭВНГ(А)-LS 1X2X0,6 300 В | 1 пара с номинальным диаметром жил 0,6мм. Кабель симметричный, для промышленного интерфейса RS-485. Групповой прокладки, экранированный и с низким дымо- и газовыделением продуктов горения. | 195,20 ₽ |
| КАБЕЛЬ СЕГМЕНТКИ-485-ЭВНГ(А)-LS 2X2X0,6 300 В | 2 пары с номинальным диаметром жил 0,6мм. Кабель симметричный, для промышленного интерфейса RS-485. Групповой прокладки, экранированный и с низким дымо- и газовыделением продуктов горения. | 305,00 ₽ |
| КАБЕЛЬ СЕГМЕНТКИ-485-ЭВНГ(А)-LS 3X2X0,6 300 В | 3 пары с номинальным диаметром жил 0,6мм. Кабель симметричный, для промышленного интерфейса RS-485. Групповой прокладки, экранированный и с низким дымо- и газовыделением продуктов горения. | 378,20 ₽ |
