ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.HA65.В.01470/22).
Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD
- Тип выхода: аналоговый
- Диапазон измеряемых температур: –40…+1250 °С
- НСХ: К (ХА), N (НН), J (ЖК)
- Выходной сигнал: 4…20 мА, HART
- Класс точности: 1,0 %
- Межповерочный интервал — 2 года
-
Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно.
Конструктивные исполнения
| Конструктивное исполнение | Модель | Параметры | Материал защитной арматуры (диапазон температур) | Длина монтажной части L*, мм |

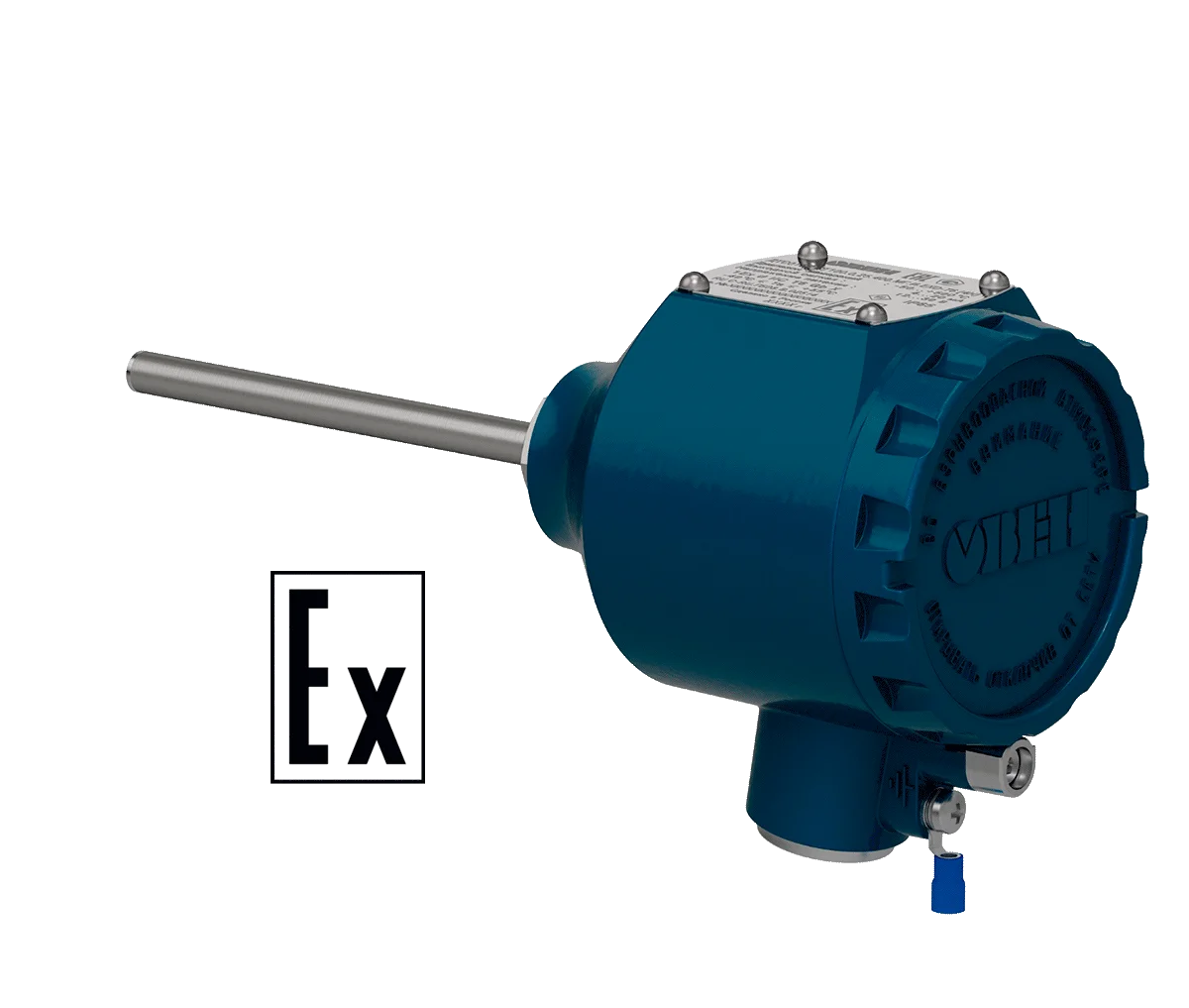

 | 015 | D = 8 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D = 10 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C), сталь 10Х23Н18 | ||

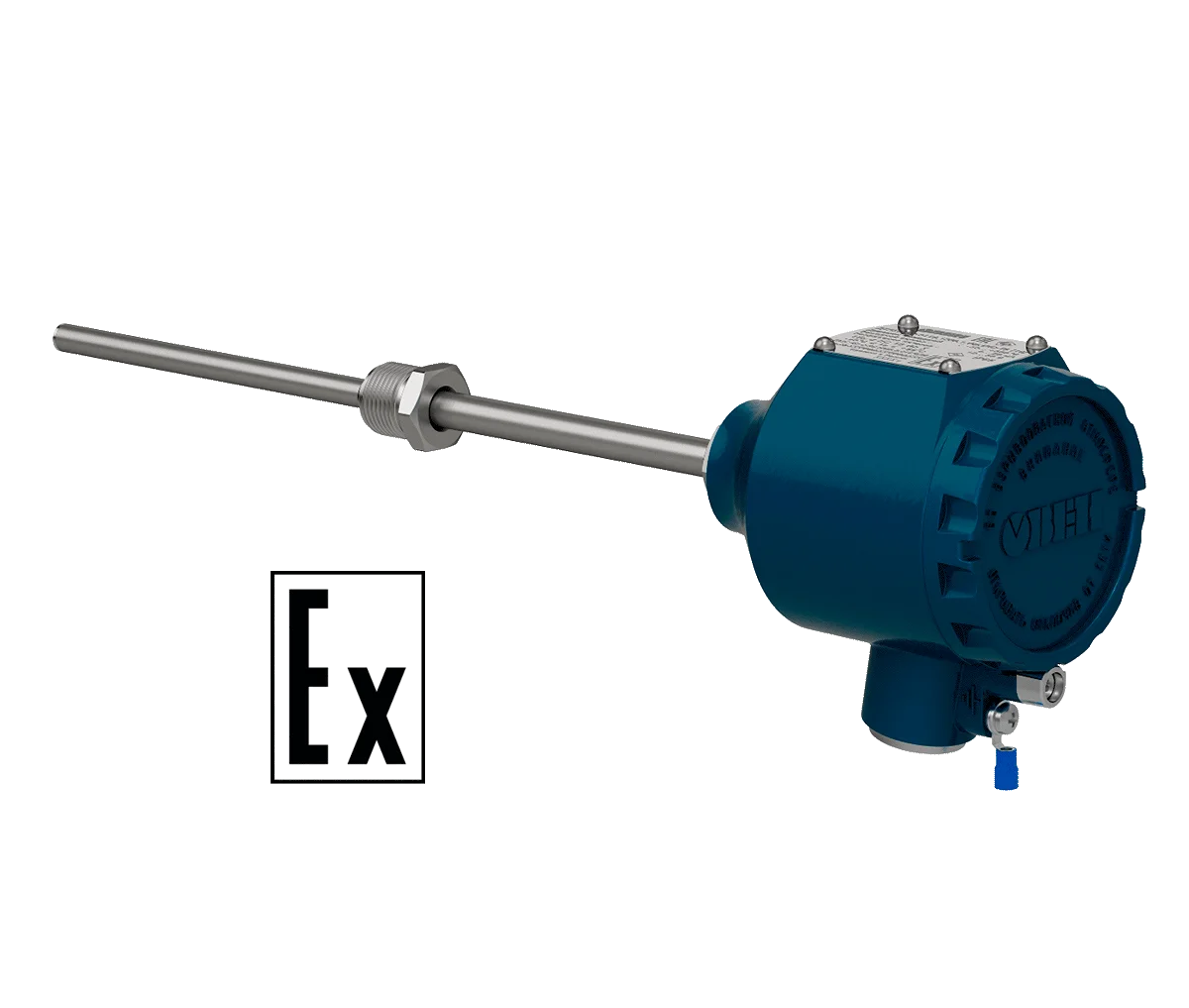

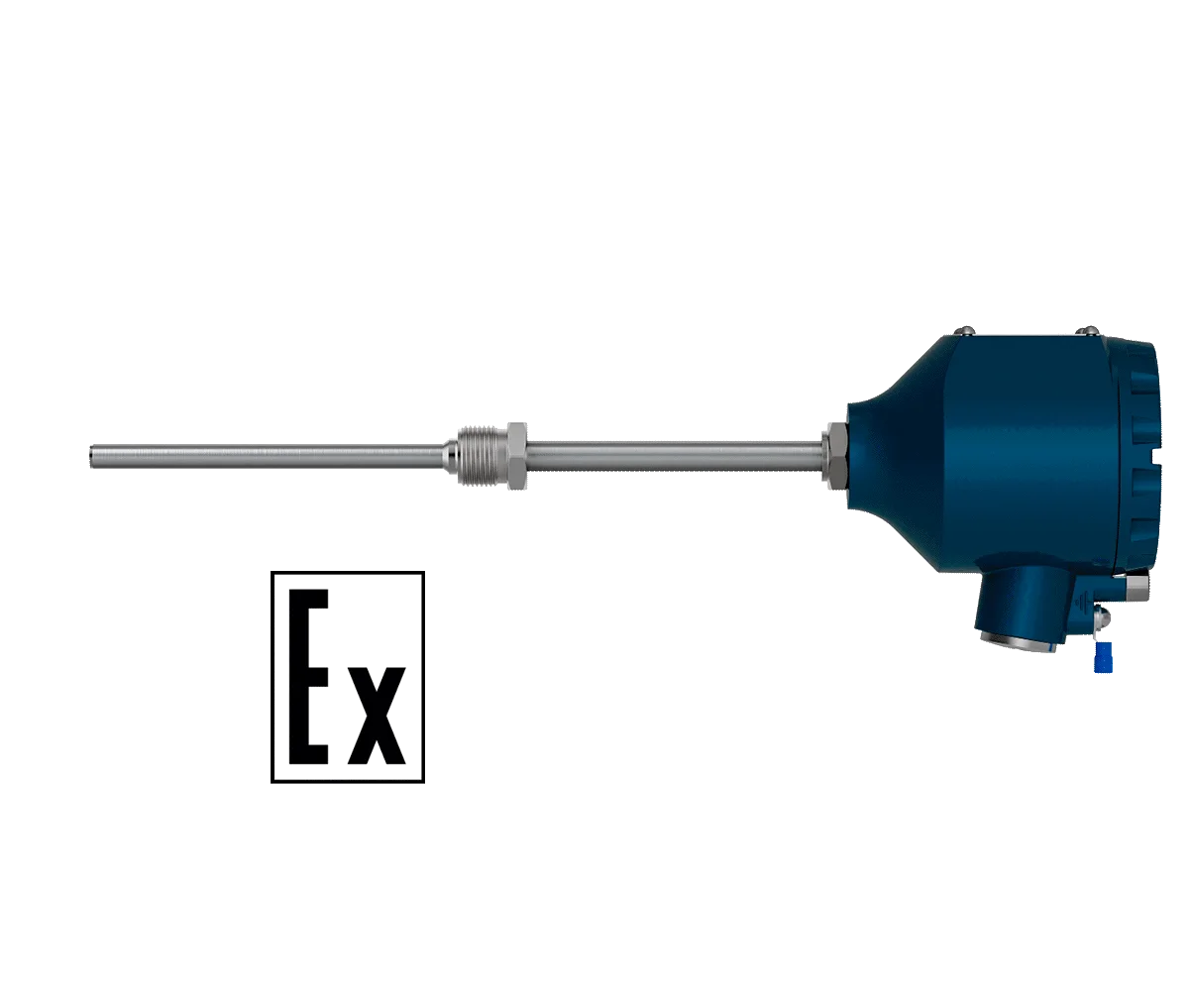

 Подвижный штуцер | 035 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C) | |
| 045 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C), сталь 10Х23Н18 | ||
|
Подвижный штуцер | 055 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
 | 065 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|
| 075 | D = 10 мм, M = 20×1,5 мм**, S = 27 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C), сталь 10Х23Н18 | ||
| 085 | D = 10 мм, M = 27×2 мм**, S = 32 мм | |||
 Подвижный штуцер | 095 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C)
| |
 | 105 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | ||
 Подвижный штуцер | 185 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм | ||
| 195 | D = 10 мм, M = 27×2 мм**, S = 32 мм | |||
 Подвижный штуцер | 205 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм | ||
| 215 | D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм | |||
 Подвижный штуцер | 265 | D = 6 мм, M = 22×1,5 мм**, S = 27 мм | ||
 | 275 | D = 3 мм D = 4,5 мм | ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 4,5 мм; 3 мм
ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм
ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм
ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм
ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм | 60...30000, кратно 10
|
 Подвижный штуцер | 285 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | ||
 Подвижный штуцер | 295 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | ||
 Неподвижный штуцер | 365 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм |
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Конструктивное исполнение коммутационных головок ДТПХхх5Д.И термопары с выходным сигналом 4…20 мА EXD
| ДТПХхх5Д.И головка EХD, металлическая |
 |
| Кабельный ввод М20×1,5 |
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011), имеющую высокую степень механической прочности, и размещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по о ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1- 2011). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Датчик должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика.
Крышка корпуса датчика предохраняется от самоотвинчивания с помощью специального фиксатора, защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011).
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
| Обозначение температурного класса | Максимальная температура поверхности, °С | Температура окружающей среды, ˚С |
| Т1 | 440 | -40... +80 |
| Т2 | 290 | |
| Т3 | 195 | |
| Т4 | 130 | |
| Т5 | 95 | -40... +60 |
| Т6 | 80 | -40... +55 |
| Наименование | Значение | |||
| ДТх-И.EXD | ДТх-И.EXD-H | |||
| Питание | ||||
| Номинальное значение напряжения питания (постоянного тока), В | 24 | |||
| Диапазон допустимых напряжений питания (постоянного тока), В | 12…36 | 12…30 | ||
| Максимальная мощность потребления, Вт | 0,8 | |||
| Защита от обратной полярности напряжения питания | есть | |||
| Выходной сигнал | ||||
| Диапазон выходного тока, мА | 4…20 | |||
| Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА | 23 | |||
| Вид зависимости «ток от температуры» | линейная | |||
| Диапазон преобразования температур | определяется при заказе | |||
| Диапазон допустимых сопротивлений нагрузки, Ом * | 0…1170 | 250…956 | ||
| Время установления рабочего режима после включения напряжения питания, сек, не более | 30 | |||
| Интерфейс HART | нет | есть | ||
| Конструкция | ||||
| Взрывозащита корпуса датчика | 1Ex d llC T6…Т1 Gb X | |||
| Способ контакта с измеряемой средой | погружаемый | |||
| Степень защиты корпуса датчика (по ГОСТ 14254) | IP65 | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | В зависимости от температурного класса датчика | |||
* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
