ДТПХхх4 термопары проволочные с кабельным выводом
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.
Конструктивные исполнения датчиков
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
|

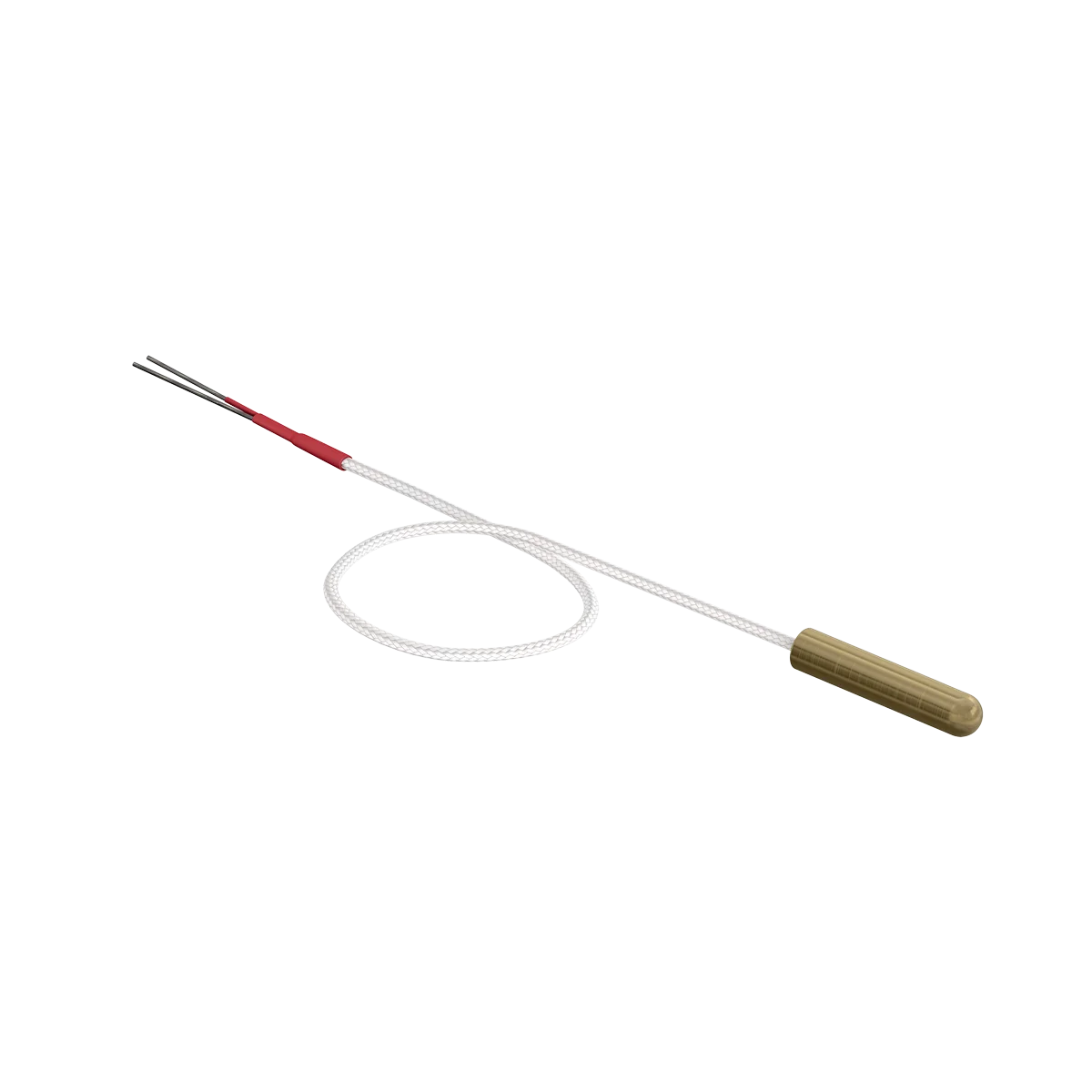

| 014 | D = 5 мм | ДТПК, ДТПL (-40…+300 °C) | 25 |
| 024 | D = 8 мм | ДТПК, ДТПL (-40…+400 °С) | 30 | |
|

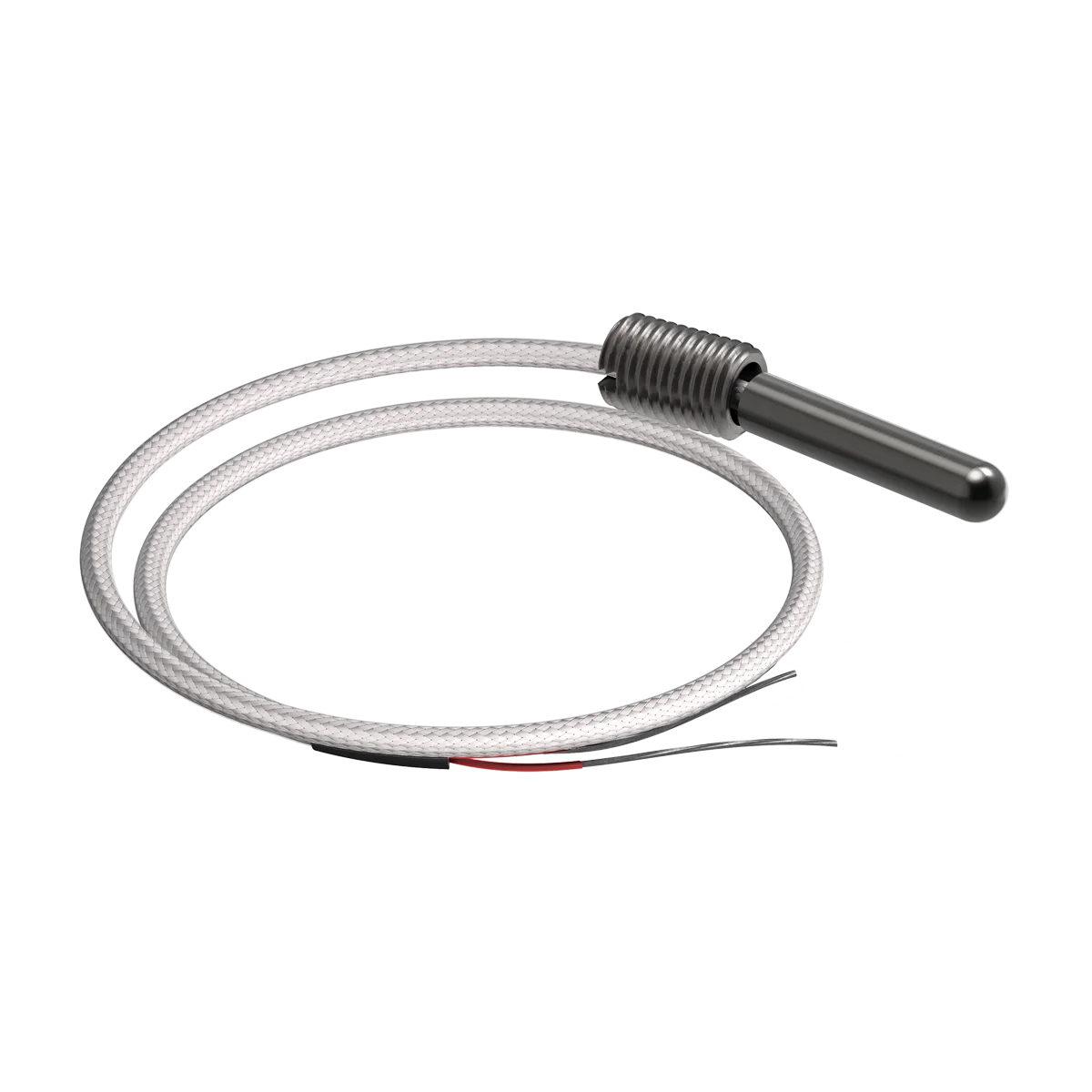

Накидная гайка | 034 | D = 5 мм М = 8×1 мм** | ДТПК, ДТПL латунь (-40…+300 °С) | 25 |
| 044 | D = 8 мм M = 12×1,5 мм** | ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С) | 30 | |
|

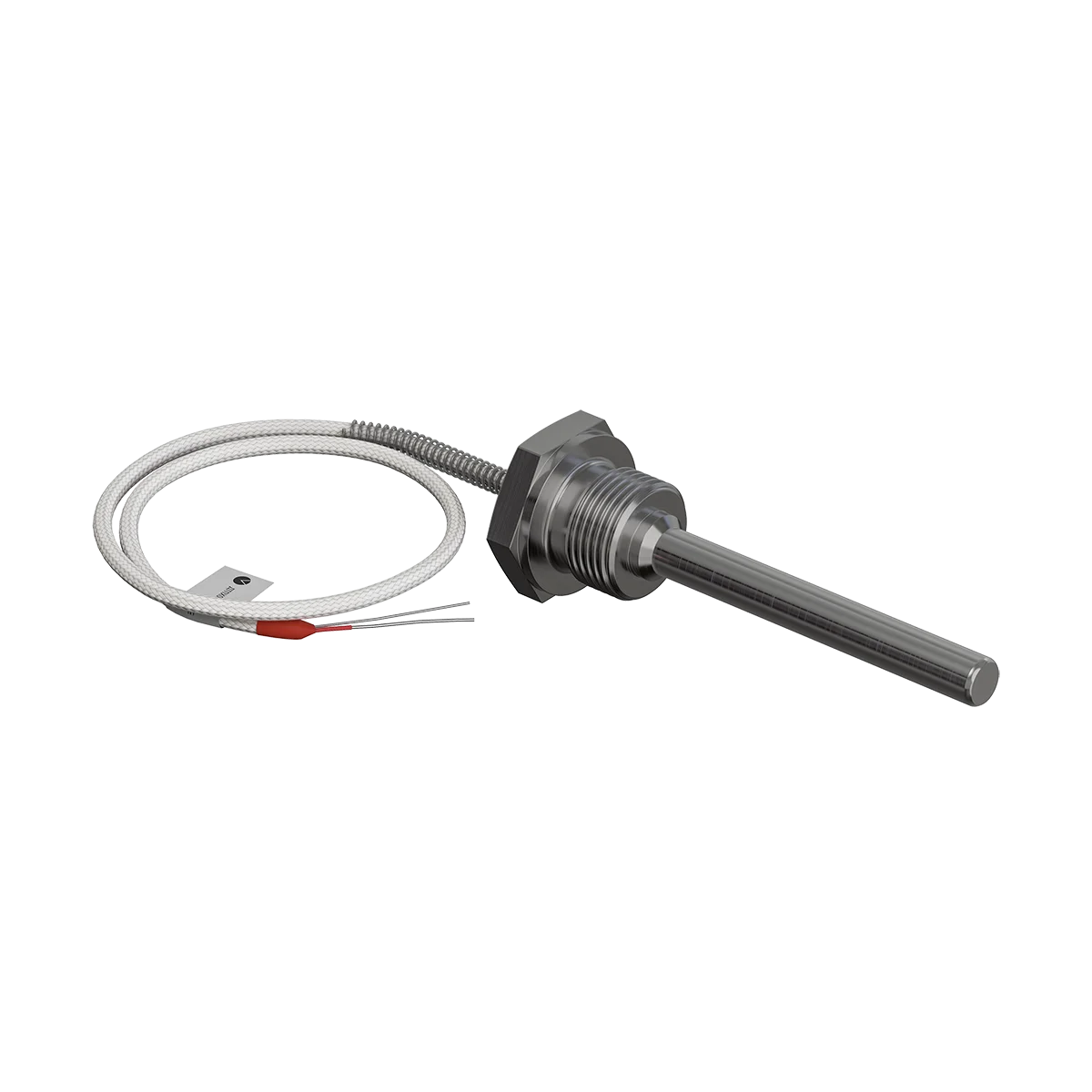

| 054 | D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
| |
| 064 | D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм | |||
| 074 | D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм | |||
|
| 084 | D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм | ||
|
| 094 | D = 6 мм, D1 = 13 мм | ||
| 104 | D = 8 мм, D1 = 18 мм | |||
| 114 | D = 10 мм, D1 = 18 мм | |||
|
Подвижный штуцер | 124 | D = 6 мм M = 16×1,5 мм** S = 17 мм | 10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
| |
| 134 | D = 8 мм M = 20×1,5 мм** S = 22 мм | |||
| 144 | D = 10 мм M = 20×1,5 мм** S = 22 мм | |||
|
Подвижный штуцер | 154 | D = 10 мм M = 20×1,5 мм** S = 22 мм | ||
|
| 194 | D = 5 мм, D1 = 10 мм | 60, 80, 100, 120, 160, 200, 250, 320 | |
|
Накидная гайка | 204 | M = 10×1 мм** S = 14 мм | ДТПК, ДТПL (-40…+400 °С) | 40, 65 |

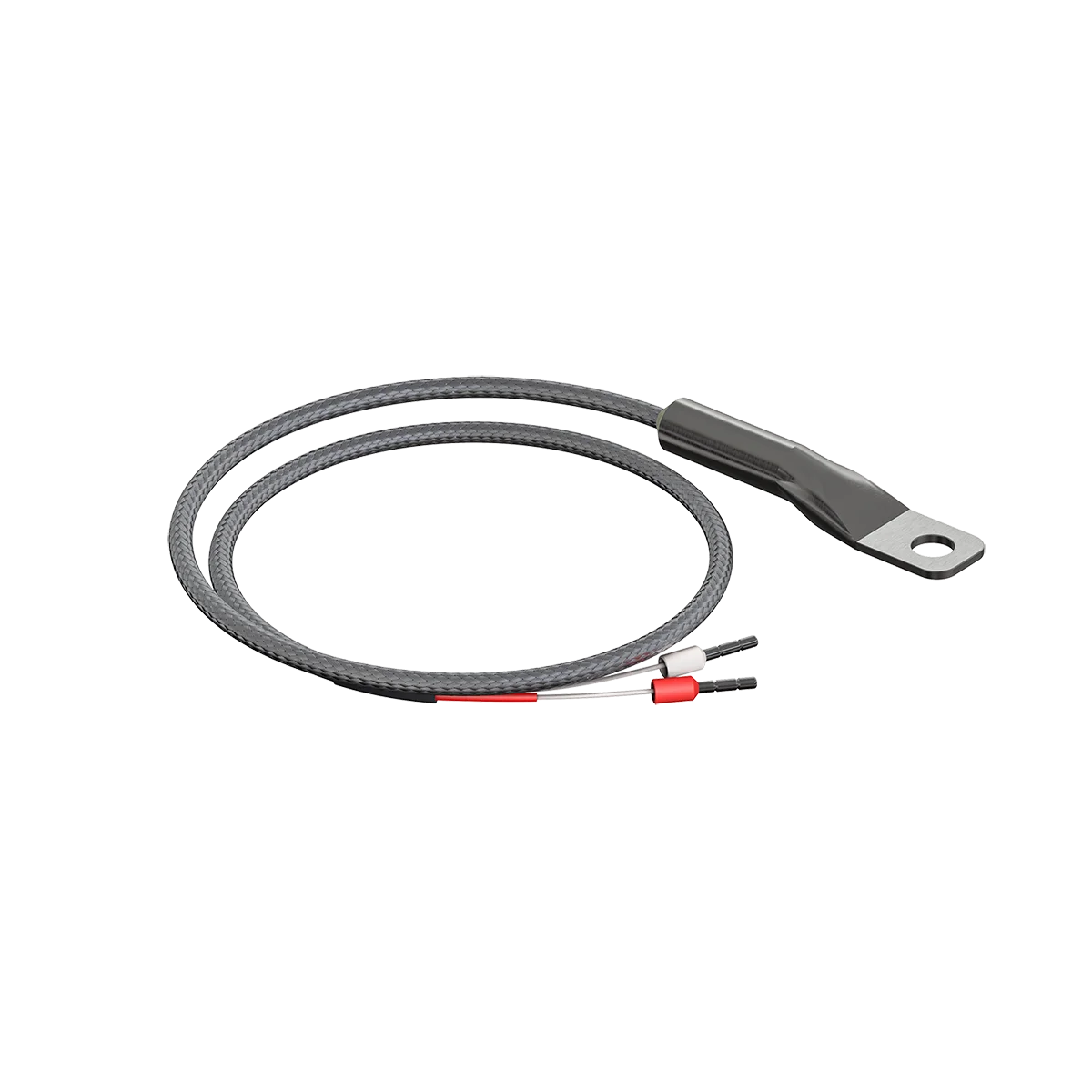

 | 534 | d = 4,5 мм Под М4 | ДТПК, ДТПL -40…+300 °C – −40…+400 °C
| 39 |
| 554 | d = 5,5 мм Под М5 | 39 | ||

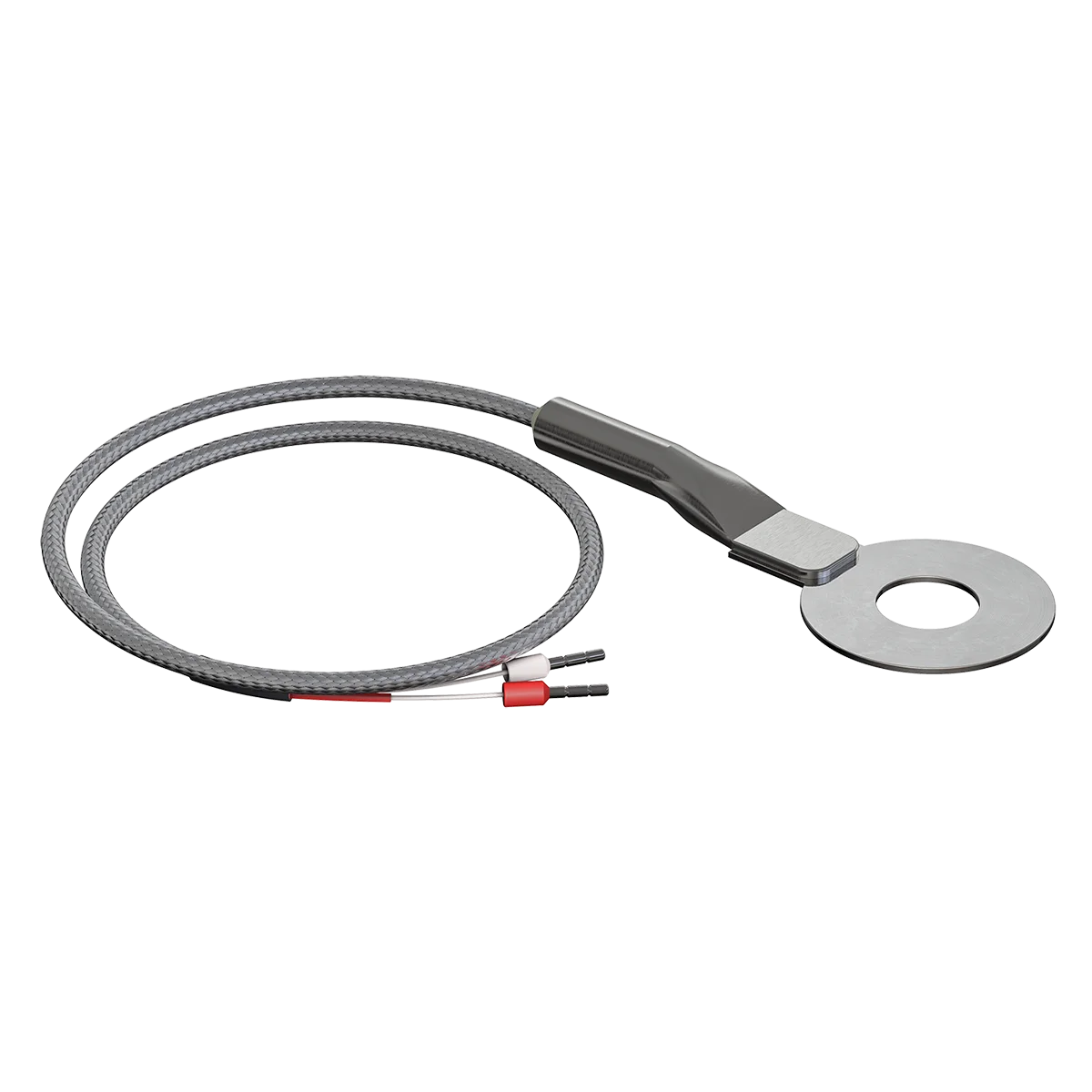

 | 564 | d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм | 58 | |
| 574 | d = 8,4 мм Под М8 D =22 мм S=0,75 мм | 61 | ||
| 584 | d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм | 63 | ||
| 594 | d = 13 мм Под М12 D = 30 мм S = 1,0 мм | 71 | ||

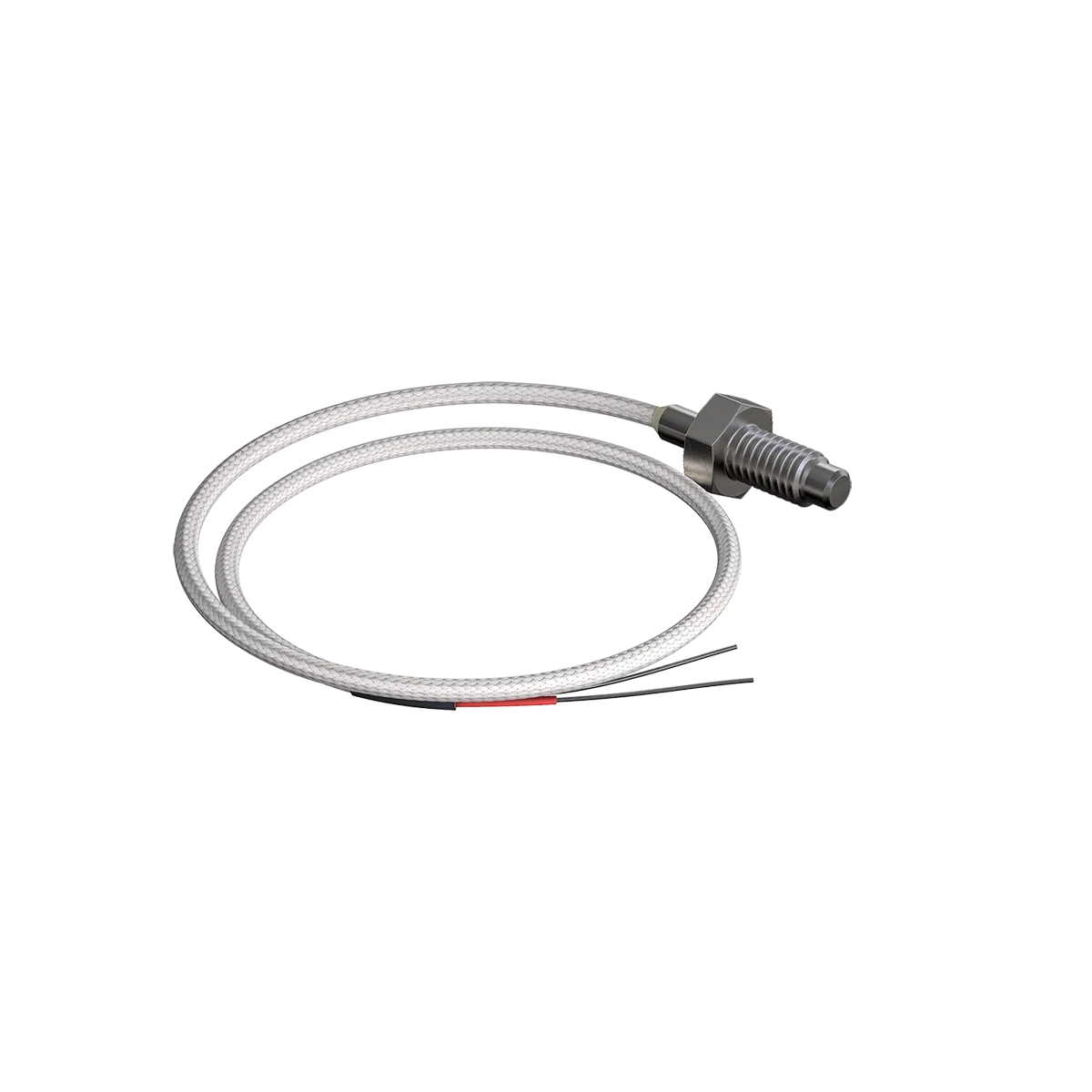

 | 644 | D = 4,5 мм М = 6×1 мм S = 10 мм | ДТПК, ДТПL | 13, 20, 30 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Примечания:
- С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.
- С кабельным выводом из СФКЭ изготавливаются:
- Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
- Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
- С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
- Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4
Кабель термопарный тип К (ХА), хромель-алюмель
| Конструктивное исполнение | Наименование | Описание | Температурный диапазон | Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком | ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 | Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод | -40…+300 °С | 1,8/2,0 2,0/2,8 2,8/4,0 |
|
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки | Кабель СФКЭ ХА 2×0,5 | Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель
2 – количество жил 0, 5 – сечение жилы
Красный наконечник НШВИ установлен на положительный электрод. | -60…+250 °С | 3,0/4,5 |
|
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали | Кабель КТППЭ-ХА | Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод | -50…+400 °С | 2,7/4,0 |
Кабель термопарный тип L (ХK), хромель-копель
| Конструктивное исполнение | Наименование | Описание | Температурный диапазон | Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком | ДКТL011-0,5 ДКТL011-0,7 | Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция – нить К11С6 Красной термоусадочной трубкой помечен положительный электрод | -40…+300 °С | 1,8/2,0 2,0/2,8 |
|
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки | Кабель СФКЭ ХК 2×0,5 | Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель
2 – количество жил 0, 5 – сечение жилы
Красный наконечник НШВИ установлен на положительный электрод. | -60…+250 °С | 3,0/4,5 |
|
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали | Кабель КТППЭ-ХК | Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод | -50…+400 °С | 2,7/4,0 |
| Характеристика | Значение | |
| ДТПКхх4 | ДТПLхх4 | |
| Номинальная статическая характеристика (НСХ) | K (ХА) хромель-алюмель | L (ХК) хромель-копель |
| Рабочий диапазон измеряемых температур | -40...+250/+400 °С (в зависимости от конструктивного исполнения) | |
| Условное давление | 0,16…0,4 МПа (в зависимости от конструктивного исполнения) | |
| Класс допуска датчика | 2 | |
| Исполнение рабочего спая термопары, относительно корпуса датчика | изолированный неизолированный | |
| Диаметр термоэлектродной проволоки, мм | 0,5; 0,7 | |
| Показатель тепловой инерции, не более: | ||
| - с изолированным рабочим спаем | 20 с | |
| - с неизолированным рабочим спаем | 10 с | |
| Количество рабочих термопар в изделии | 1 или 2 | |
| Материал защитной арматуры | латунь сталь 12Х18Н10Т | |
| Степень защиты по ГОСТ 14254 | IP54 | |
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
| Тип термоэлектрического преобразователя | Номинальная статическая характеристика (НСХ) | Диаметр проволоки, мм | Температура эксплуатации, °С | Продолжительность эксплуатации, ч |
| ДТПК (ХА) | хромель – алюмель | 5,0; 3,2 | 800 | 10000 |
| 1000 | 2000 | |||
| 1200 | 100 | |||
| 1,5 | 800 | 10000 | ||
| 1000 | 1000 | |||
| 1100 | 200 | |||
| 1,2 | 800 | 10000 | ||
| 1000 | 500 | |||
| 1100 | 200 | |||
| 0,7 | 800 | 6000 | ||
| 1000 | 300 | |||
| 0,5 | 800 | 1000 | ||
| 1000 | 100 | |||
| 0,3; 0,2 | 600 | 10000 | ||
| 800 | 200 | |||
| ДТПL (ХК) | хромель – копель | 5,0; 3,2; 1,5 | 600 | 10000 |
| 800 | 1000 | |||
| 1,2; 0,7 | 600 | 10000 | ||
| 800 | 500 | |||
| 0,5 | 600 | 5000 | ||
| 0,3; 0,2 | 600 | 1000 |
