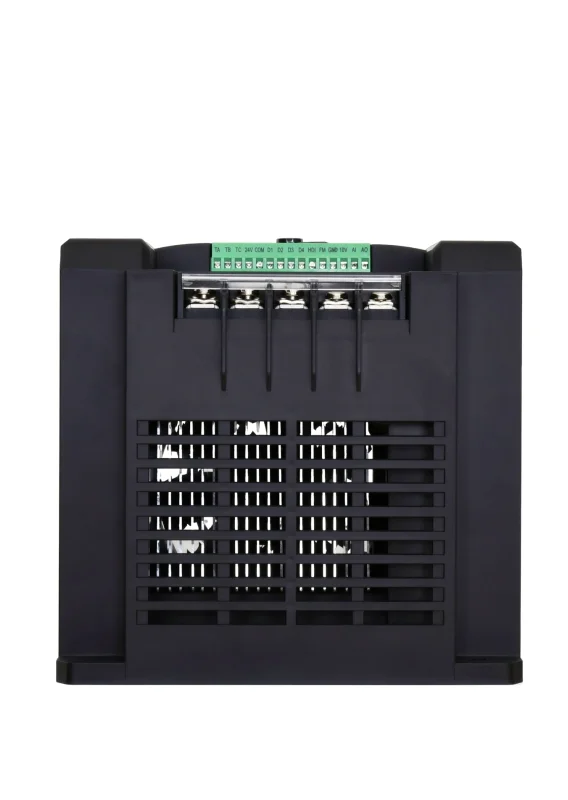

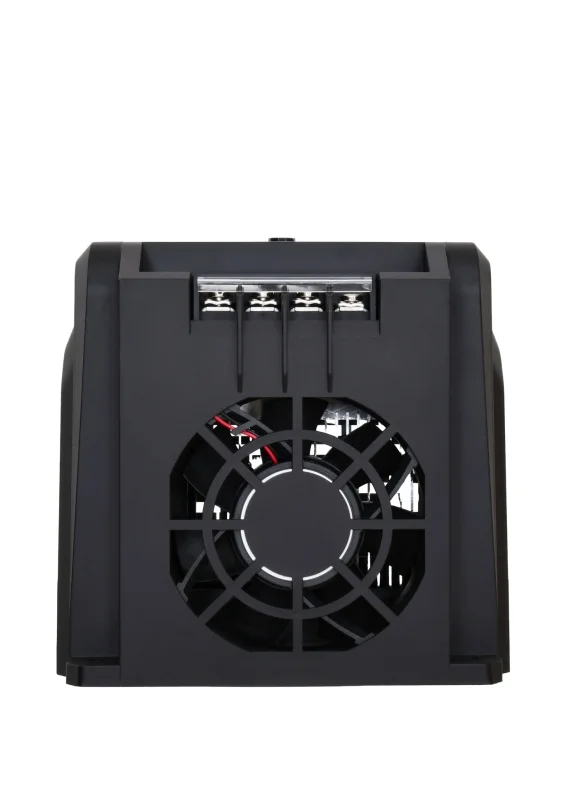

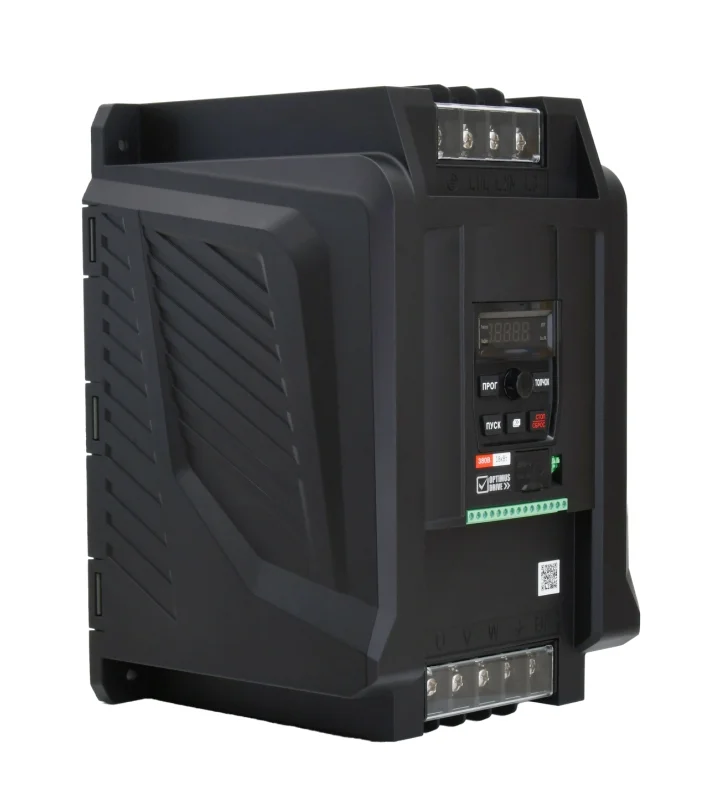

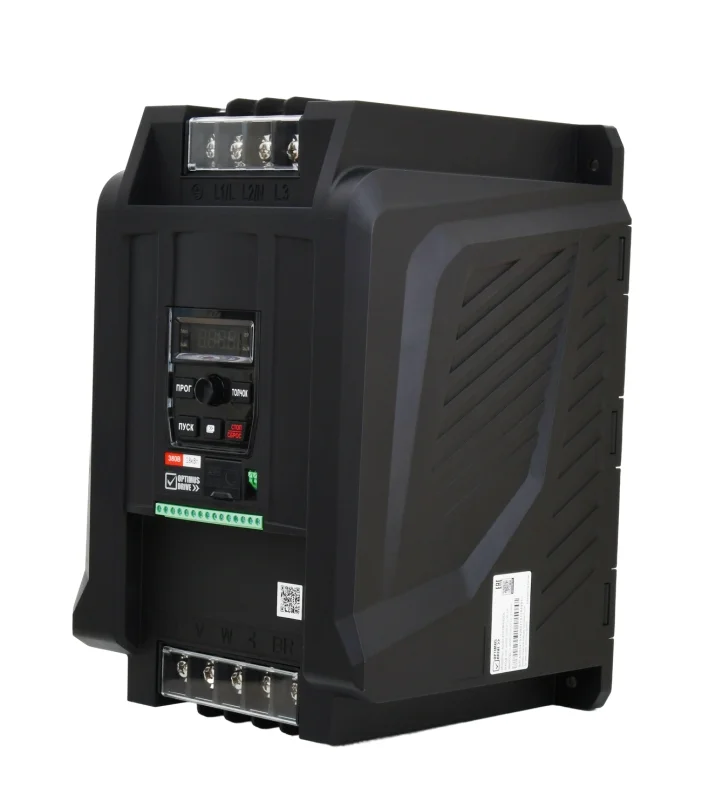

Преобразователь частоты AD30-4T18DH/022L
Основные функции и характеристики
- Векторный / скалярный режимы управления
- Управление моментом / скоростью
- Пожарный режим
- Встроенный ПИД-регулятор со спящим режимом
- Функция качания частоты (вобуляция)
- Нормальный / легкий режимы
- Удобный монтаж на DIN-рейку до второго типоразмера включительно
- Встроенный интерфейс RS485 / Modbus
- Встроенный дискретный потенциометр
- Опциональный выносной пульт с возможностью копирования параметров
- Встроенный тормозной модуль
- Встроенный фильтр ЭМС
- 3 года гарантии
Документация
Технические характеристики модели AD30-4T18DH/022L
| Характеристика | Значение |
| Напряжение питания, В | 3x380~440 |
| Подключаемые двигатели | Асинхронные |
| Номинальная мощность двигателя, кВт | 18.5 / 22 |
| Номинальный выходной ток, A | 37 / 45 |
| Максимальная выходная частота, Гц | 1200 |
| Перегрузочная способность | HD: 150% 60 сек, 180% 5 сек LD: 120% 60 сек, 150% 5 сек |
| Максимальный ток двигателя (в течение 1 мин) | 54 / 55.5 |
| Дискретные входы, шт. | 5 (NPN/PNP) |
| Дискретные выходы типа открытый коллектор, шт. | 1 |
| Релейные выходы | 1 перекл. |
| Аналоговые входы, шт. | 1 х 0-10В/4-20мА |
| Аналоговые выходы, шт. | 1 х 0-10В/4-20мА |
| Интерфейс RS-485 | Встроенный, протокол Modbus RTU |
| Режимы управления | Скалярный (V/F), Векторный без ОС (SVC) |
| Встроенный тормозной модуль | Да |
| Возможность подключения плат расширения | Нет |
| Возможность подключения энкодера/резольвера | Нет |
| Опциональные протоколы связи | Нет |
| Фильтр ЭМС | Встроенный |
| Класс защиты | IP20 |
| Рабочая температура | -10 ~ 50°C, от 40 ºС – снижение номинальных характеристик |
| Монтаж на DIN-рейку | Нет |
| Вынос пульта управления | Опциональный пульт, подключение через патч-корд, длина до 10 м |
| Габариты, мм | 210х318х200 |
| Масса нетто, кг | 6.5 |
Габариты AD30-4T18DH/022L
Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP
Схема подключения
Периферийные устройства
Встроенный тормозной модуль
Тормозной резистор RXLG1KW50RJ, 2 параллельно
Сетевой дроссель YBACL-50A-EISA-0.28mH
РЧ фильтр RFI4C50N16
Моторный дроссель YBOCL-50A-EISA-0.14mH
Синус-фильтр SFR-0050-1M20-0.4SC
Программное обеспечение
Настройка преобразователя значительно упрощается с помощью программы Optimus Drive AD30 Soft. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:
- Удобно настраивать параметры с ПК
- Сохранять все настройки в файл для создания резервных копий
- Быстро копировать конфигурации и переносить их между несколькими преобразователями
- Вести мониторинг параметров в реальном времени
Комплектация
- Преобразователь частоты
- Краткое руководство по эксплуатации
