C-150-E (Eex e) компактный набор для подключения питания

C-150-E компактный набор для подключения питания RAYCHEM предназначен для подключения саморегулируемых греющих кабелей nVent Raychem BTV, QTVR, XTV или KTV к гибкому силовому кабелю. Набор может использоваться в диапазоне температур от –55 до 215°C и сертифицирован для использования во взрывоопасных зонах.

Набор C-150-E может использоваться с силовым кабелем Raychem C-150-PC или любым другим подходящим стандартным промышленным силовым кабелем типа 3 x 1,5 мм2 или 3 x 2,5 мм2 с многопрjводными медными жилами и внешней изоляцией. Силовой кабель подсоединяется с помощью клемм с винтовыми зажимами к жилам и оплетке греющего кабеля.

Набор C-150-E применяют:

• если подключение соединительной коробки затруднено из-за нехватки места;
• на линиях КИПиА или гибких шлангах;
• в случаях, когда требуется монтаж всех компонентов под
  теплоизоляцией;
• в качестве экономного решения для коротких линий обогрева как альтернатива набору JBS-100.

Области применения набора для подключения питания C-150-E:

Компактный набор для подсоединения саморегулируемых греющих кабелей Raychem BTV, QTVR, XTV и KTV к силовому кабелю.

Преимущества C-150-E (Eex e):

• Холодный монтаж: Не требует нагревательных инструментов.

• Компактность: Низкопрофильная конструкция для использования в ограниченном пространстве.

• Взрывозащищенность: Сертифицирован для использования во взрывоопасных зонах.

• Долговечность: Устойчивость к экстремальным температурам и агрессивным средам.

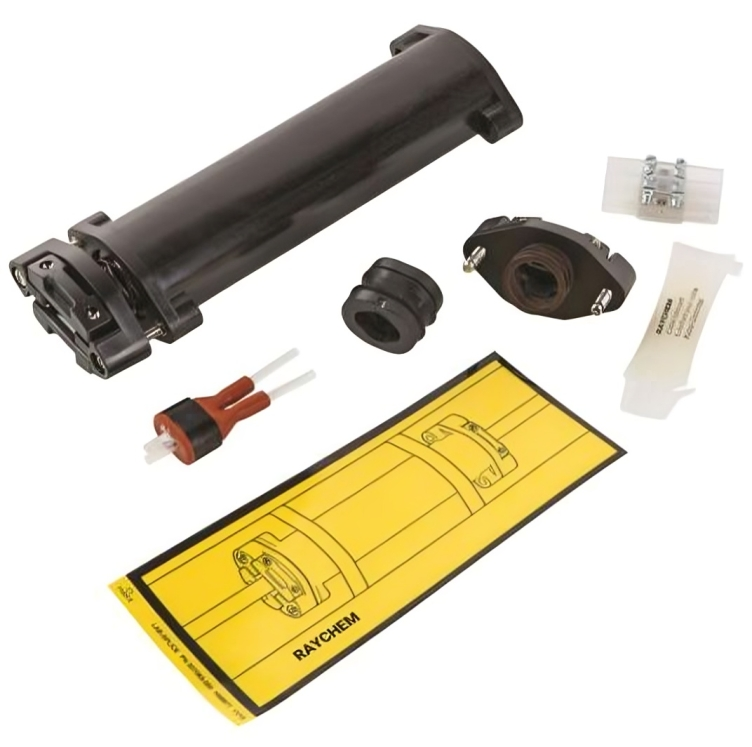

Комплектация набора C-150-E:

• 1 муфта для места сращивания кабеля, включающая:
• 1 сборный узел входного уплотнения для греющего кабеля
• 1 прижимная пластина / узел разгрузки напряжений
• 1 изолирующая манжета для греющего кабеля
• 1 распорка с винтовыми клеммами
• 1 сборный узел входного уплотнения для силового кабеля
• 1 прижимная пластина / узел разгрузки напряжений для силового кабеля
• 1 маркировочная наклейка
• 1 инструкция по монтажу

Номинальные размеры набора C-150-E:

Длинна 185 мм., высота 57 мм., ширина 32 мм.

Совместимость с силовыми кабелями:

Для использования с высокотемпературными силовыми кабелями nVent Raychem C-150-PC или другими гибкими кабелями, такими как H07RN-F, кабелями с силиконовой изоляцией. Минимальные и максимальные температуры монтажа и эксплуатации, приведенные производителем кабеля, должны быть учтены при проектировании и монтаже

Размеры силового кабеля:

• внешний диаметр 7,8-12,5 мм
• 3 многопроводные медные жилы (3 x 2,5 мм2 или 3 x 1,5 мм2)
• диапазон температур в зависимости от применения

Макс. длина силового кабеля:

Зависит от перепада напряжения и максимальной силы тока. Для силового кабеля RAYCHEM C-150-PC (3 x 2,5 мм2):
Автомат на 16 A 40 м
Автомат на 20 A 32 м
Автомат на 25 A 25 м

Применяемые материалы набора C-150-E:
